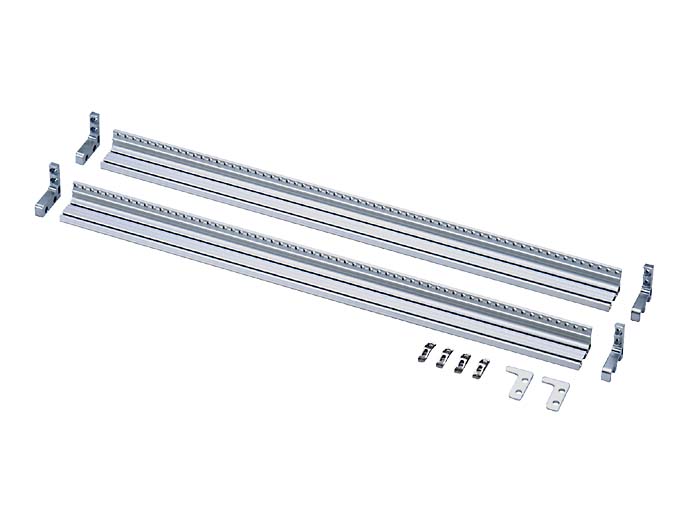

コネクタフレームG RKP シリーズ

●サブラックRKU2シリーズ用のアクセサリーです。
●エッジボードコネクタ、DINコネクタなどを取り付けるフレームです。
●6.35mm（1/4インチ）ピッチでφ3.2穴加工されています。
●エッジボードコネクタのように、コネクタの取り付け位置とカードガイドのセンターとが一致している場合は、刻印「EDGE」のある方にスペーサを付けて、両端にSHF用ブラケットを取り付けます。
●DINコネクタのように、コネクタの取り付け位置がカードガイドのセンターから右方向に4.35mmずれている場合は、刻印「DIN」のある方にスペーサを付けて両端にSHF用ブラケットを取り付けます。
●本フレームをサブラックに組込む際に直接取り付ける相手は、アクセサリーのサブHフレーム、あるいはサブWフレームで、サブラック後面部から見て、刻印「TOP」のある方を上に、「BOTTOM」のある方が下にくるように実装します。
●コネクタフレームの中で最も強度のあるフレームです。

主要材質	アルミ
色・ 外装処理	B2アルマイト
各種資料	カタログ
