コネクタフレームG RKP シリーズ

●サブラックRKU2シリーズ用のアクセサリーです。
●エッジボードコネクタ、DINコネクタなどを取り付けるフレームです。
●6.35mm(1/4インチ)ピッチでφ3.2穴加工されています。
●エッジボードコネクタのように、コネクタの取り付け位置とカードガイドのセンターとが一致している場合は、刻印「EDGE」のある方にスペーサを付けて、両端にSHF用ブラケットを取り付けます。
●DINコネクタのように、コネクタの取り付け位置がカードガイドのセンターから右方向に4.35mmずれている場合は、刻印「DIN」のある方にスペーサを付けて両端にSHF用ブラケットを取り付けます。
●本フレームをサブラックに組込む際に直接取り付ける相手は、アクセサリーのサブHフレーム、あるいはサブWフレームで、サブラック後面部から見て、刻印「TOP」のある方を上に、「BOTTOM」のある方が下にくるように実装します。
●コネクタフレームの中で最も強度のあるフレームです。

主要材質アルミ
色・外装処理B2アルマイト
各種資料カタログ PDFファイルをダウンロード

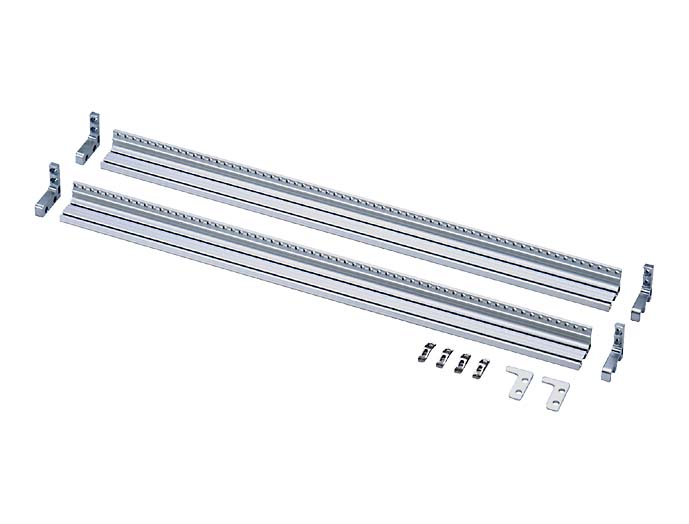

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
RKP-43CWFG 1式 10物質対応 402 20 25.6 B2アルマイト アルミ RKU2 - - 4,420 -
