サブHフレーム RKP シリーズ

●サブラックRKUシリーズ用のアクセサリーです。
●カードガイドを取り付けるとき、前端はフロントWフレームに取り付けますが、後端はカードガイド取り付けWフレームに取り付けます。このカードガイド取り付けWフレームを支えるのがサブHフレームです。
●また、サブラックRKUシリーズのPCB適合サイズに満たないPCBを収納するときにも用いるアクセサリーです。
●小さいサイズのPCBはこれを用いてカードガイド取り付けWフレームを上下にスライドさせ、PCBのサイズに合った適切な位置で固定することができます。
●サブHフレームにはM3六角ナットを挿入できる溝が前後2箇所にあり、カードガイド取り付けWフレーム、コネクタ取り付けWフレームなどを締結することができます。
●本フレームをRKUシリーズに組込む際に直接取り付ける相手はカードラック左右のDフレームとなります。
●DフレームにはM3六角ナットが挿入できる溝があり、挿入したナットを用いて締結します。

主要材質アルミ
色・
外装処理		B2アルマイト
各種資料カタログ PDFファイルをダウンロード

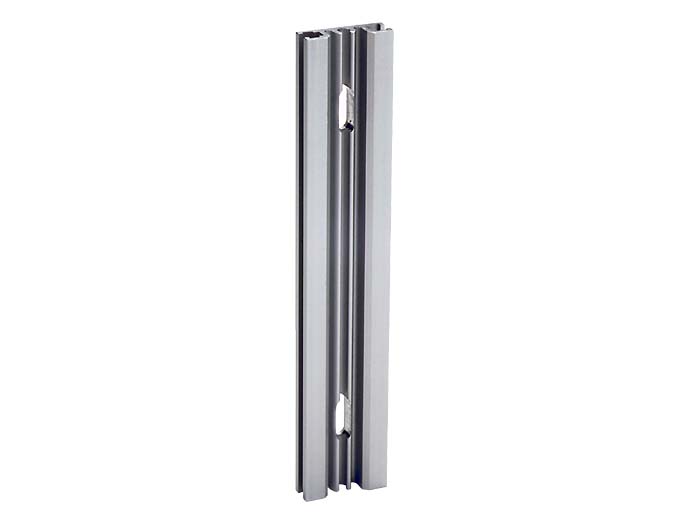

写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		色
外装処理		主要
材質		適合製品型番仕
様		質量
(kg)		標準価格
(税抜)		図面ファイル
RKP-10SHF ◎110物質対応8.58825.4B2アルマイトアルミRKU-10□□A RKU2-10□□--410-
RKP-13SHF ◎110物質対応8.5121.625.4B2アルマイトアルミRKU-13□□A RKU2-13□□--400-
RKP-15SHF ◎110物質対応8.513825.4B2アルマイトアルミRKU-15□□A RKU2-15□□--410-
RKP-17SHF ◎110物質対応8.516625.4B2アルマイトアルミRKU-17□□A RKU2-17□□--480-
RKP-20SHF ◎110物質対応8.518825.4B2アルマイトアルミRKU-20□□A RKU2-20□□--480-
RKP-22SHF ◎110物質対応8.5210.525.4B2アルマイトアルミRKU-22□□A RKU2-22□□--530-
RKP-25SHF ◎110物質対応8.523825.4B2アルマイトアルミRKU-25□□A RKU2-25□□--560-
RKP-30SHF ◎110物質対応8.528825.4B2アルマイトアルミRKU-30□□A RKU2-30□□--610-
RKP-35SHF ◎110物質対応8.533825.4B2アルマイトアルミRKU-35□□A RKU2-35□□--700-
RKP-40SHF ◎110物質対応8.538825.4B2アルマイトアルミRKU-40□□A RKU2-40□□--780-
