サブラック

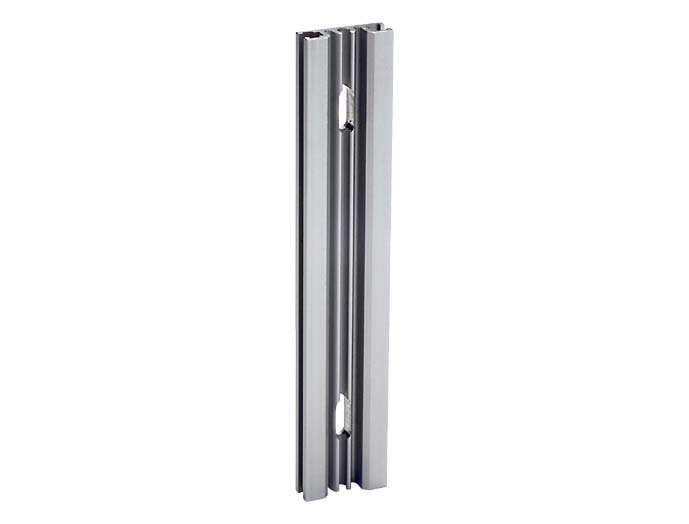

サブHフレーム RKP シリーズ

●サブラックRKUシリーズ用のアクセサリーです。
●カードガイドを取り付けるとき、前端はフロントWフレームに取り付けますが、後端はカードガイド取り付けWフレームに取り付けます。このカードガイド取り付けWフレームを支えるのがサブHフレームです。
●また、サブラックRKUシリーズのPCB適合サイズに満たないPCBを収納するときにも用いるアクセサリーです。
●小さいサイズのPCBはこれを用いてカードガイド取り付けWフレームを上下にスライドさせ、PCBのサイズに合った適切な位置で固定することができます。
●サブHフレームにはM3六角ナットを挿入できる溝が前後2箇所にあり、カードガイド取り付けWフレーム、コネクタ取り付けWフレームなどを締結することができます。
●本フレームをRKUシリーズに組込む際に直接取り付ける相手はカードラック左右のDフレームとなります。
●DフレームにはM3六角ナットが挿入できる溝があり、挿入したナットを用いて締結します。
