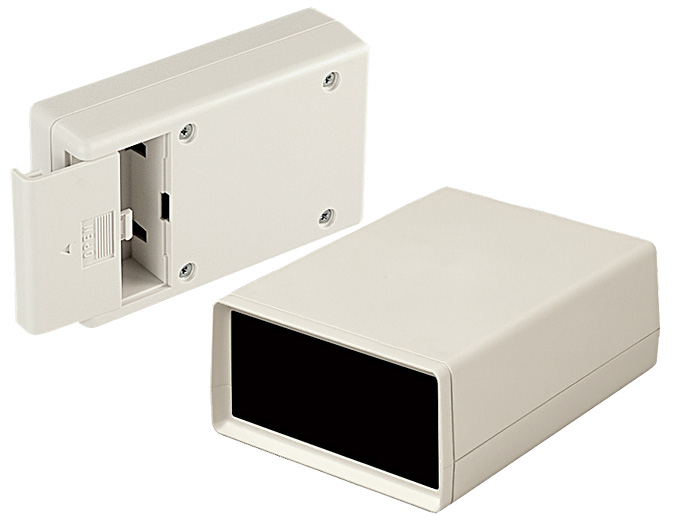

シェルタイプケース GO シリーズ

シンプルで標準的なケース、前面パネル電池ボックス付タイプ

●シンプルで基本的なシェルタイプの電子機器用プラスチックケースです。
●凹凸かみ合わせ式の構造が、丈夫でタイトな勘合部を実現しました。
●ケースの前面は加工が容易なアルミパネル仕様です。
●内部には、垂直に基板を実装するための溝があります。
●基板取付用のボスは上下カバに設けられています。
●前面パネル電池ボックス付タイプです。
●同形機種に電池ボックスの無い、前面パネルタイプのGNシリーズ、前後面パネルタイプのGPシリーズがあります。
●計測・制御・医療・研究用の、周辺機器としてインタフェース、スイッチボックス、モデムに幅広く使用できます。

主要材質上カバー・下カバー:ABS パネル:アルミ
色・
外装処理
上カバー・下カバー:オフホワイト パネル:ブラック
適合電池単3形、9V形
3D PDF図面ファイルの図面2は、3DPDFとなります。
各種資料カタログ PDFファイルをダウンロード加工ご案内 PDFファイルをダウンロード








写真はシリーズの代表例になります。
共通アクセサリー

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
GO-10-WM1 [A]1 10物質対応7233.4114オフホワイト・ブラックABS・アルミ適合電池:9V形1個0.0962,630図面1    図面2
GO-20-WM1 [A]1 10物質対応7245.4114オフホワイト・ブラックABS・アルミ適合電池:9V形1個0.1092,660図面1    図面2
GO-30-WM1 [A]1 10物質対応9533.4158オフホワイト・ブラックABS・アルミ適合電池:単3形4個(電池金具付属)、9V形2個0.1583,720図面1    図面2
GO-40-WM1 [A]1 10物質対応9545.4158オフホワイト・ブラックABS・アルミ適合電池:単3形4個(電池金具付属)、9V形2個0.1793,790図面1    図面2
GO-50-WM1 [A]1 10物質対応9533.4158オフホワイト・ブラックABS・アルミ適合電池:単3形2個(電池金具GZBC-UM3-2SL)、9V形1個0.1462,930図面1    図面2
GO-60-WM1 [A]1 10物質対応9545.4158オフホワイト・ブラックABS・アルミ適合電池:単3形2個(電池金具GZBC-UM3-2SL)、9V形1個0.1733,100図面1    図面2
GO-70-WM1 [A]1 10物質対応13845.8190オフホワイト・ブラックABS・アルミ適合電池:単3形4個(電池金具付属)、9V形2個0.2664,260図面1    図面2
GO-80-WM1 [A]1 10物質対応13868.8190オフホワイト・ブラックABS・アルミ適合電池:単3形4個(電池金具付属)、9V形2個0.3094,630図面1    図面2
