シェルタイプケース GM シリーズ

シンプルで標準的なケース、電池ボックス付タイプ

●シンプルで基本的なシェルタイプの電子機器用プラスチックケースです。
●凹凸かみ合わせ式の構造が、丈夫でタイトな勘合部を実現しました。

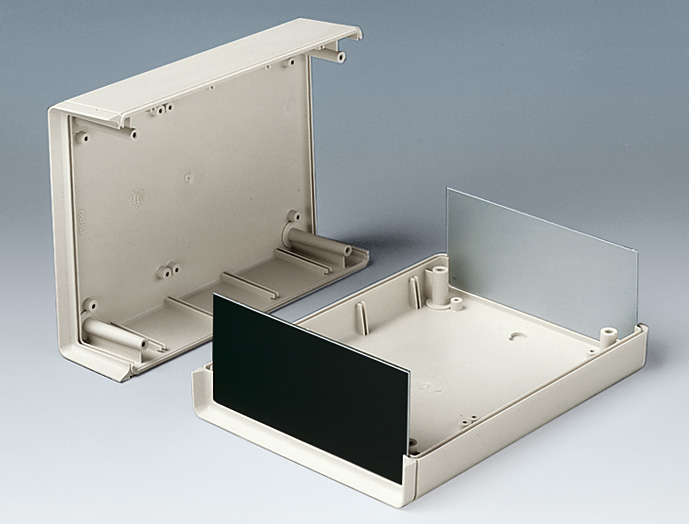

●内部には、垂直に基板を実装するための溝があります。
●基板取付用のボスは上下カバーに設けられています。

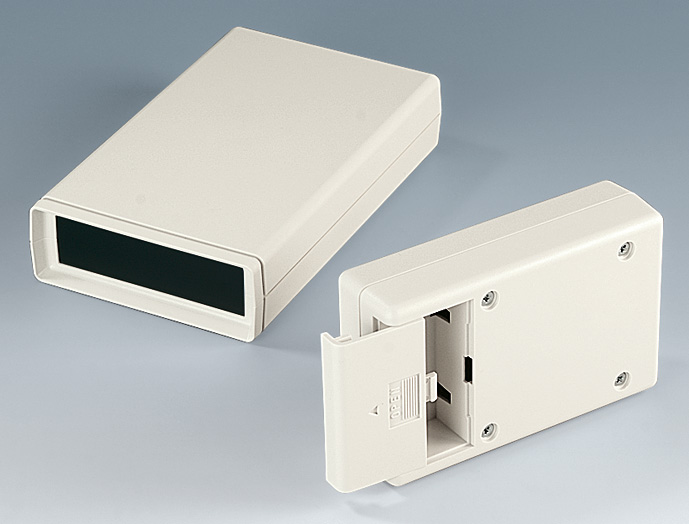

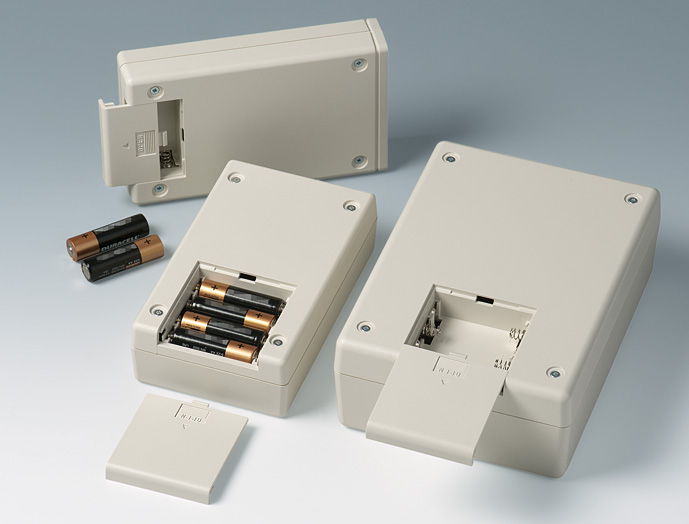

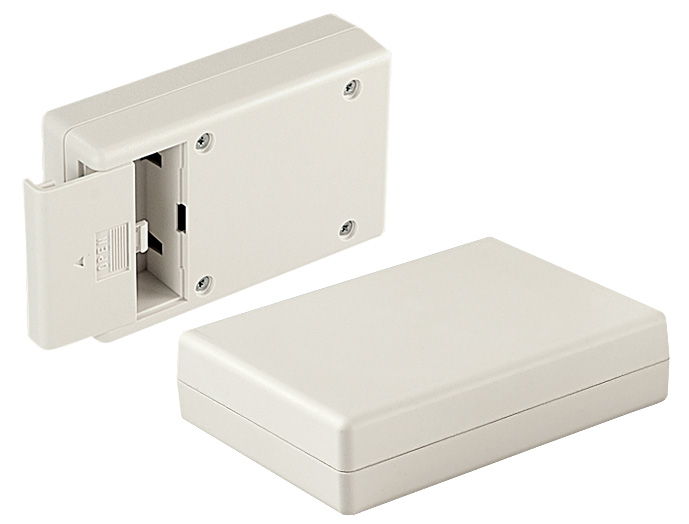

●電池ボックス付きです。
●同形機種に、電池ボックス無しのGLシリーズがあります。
●計測・制御・医療・研究用の、周辺機器としてインタフェース、スイッチボックス、モデムに幅広く使用できます。

主要材質ABS
色・
外装処理
オフホワイト
適合電池単3形、9V形
3D PDF図面ファイルの図面2は、3DPDFとなります。
各種資料カタログ PDFファイルをダウンロード加工ご案内 PDFファイルをダウンロード

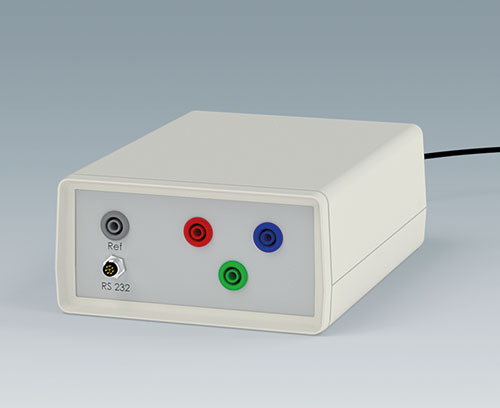

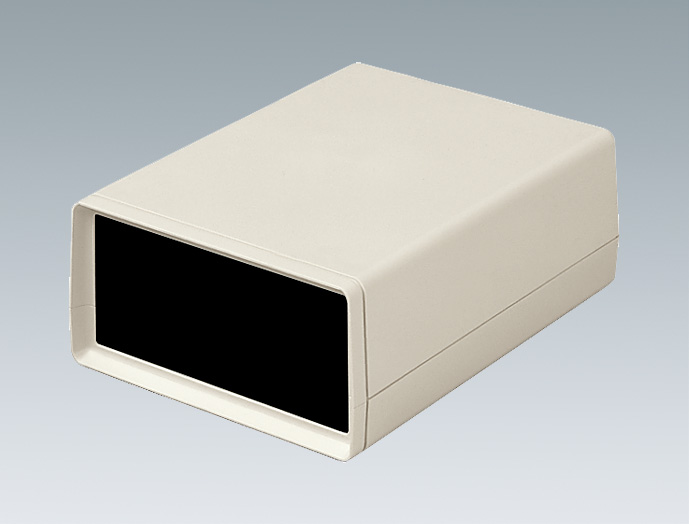

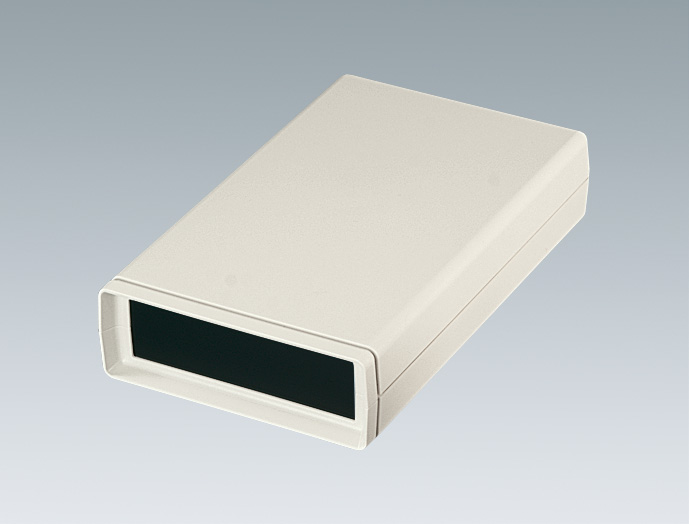

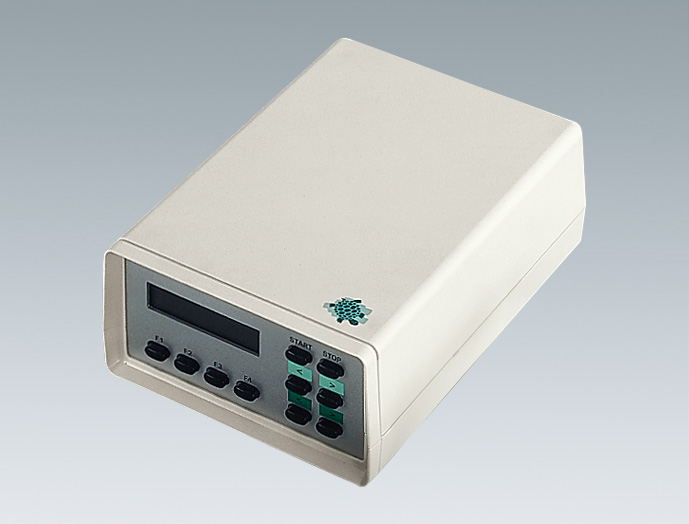

写真はシリーズの代表例になります。
共通アクセサリー

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
GM-10-WM1 [A]1 10物質対応7233.4114オフホワイトABS適合電池:9V形1個0.0812,680図面1    図面2
GM-20-WM1 [A]1 10物質対応7245.4114オフホワイトABS適合電池:9V形1個0.0942,720図面1    図面2
GM-30-WM1 [A]1 10物質対応9533.4158オフホワイトABS適合電池:単3形4個(電池金具付属)、9V形2個0.1443,630図面1    図面2
GM-40-WM1 [A]1 10物質対応9545.4158オフホワイトABS適合電池:単3形4個(電池金具付属)、9V形2個0.1633,790図面1    図面2
GM-50-WM1 [A]1 10物質対応9533.4158オフホワイトABS適合電池:単3形2個(電池金具GZBC-UM3-2SL)、9V形1個0.143,010図面1    図面2
GM-60-WM1 [A]1 10物質対応9545.8158オフホワイトABS適合電池:単3形2個(電池金具GZBC-UM3-2SL)、9V形1個0.163,130図面1    図面2
GM-70-WM1 [A]1 10物質対応13845.8190オフホワイトABS適合電池:単3形4個(電池金具付属)、9V形2個0.2734,320図面1    図面2
GM-80-WM1 [A]1 10物質対応13868.8190オフホワイトABS適合電池:単3形4個(電池金具付属)、9V形2個0.3224,700図面1    図面2
