フラットパックケース GB シリーズ

長年使用され続けている 標準的な電子機器用ケース

●長年使用され続けている標準的な電子機器用プラスチックケースです。

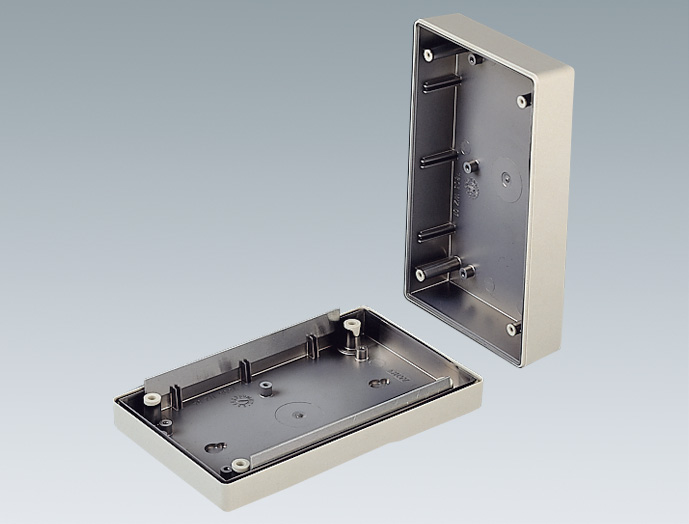

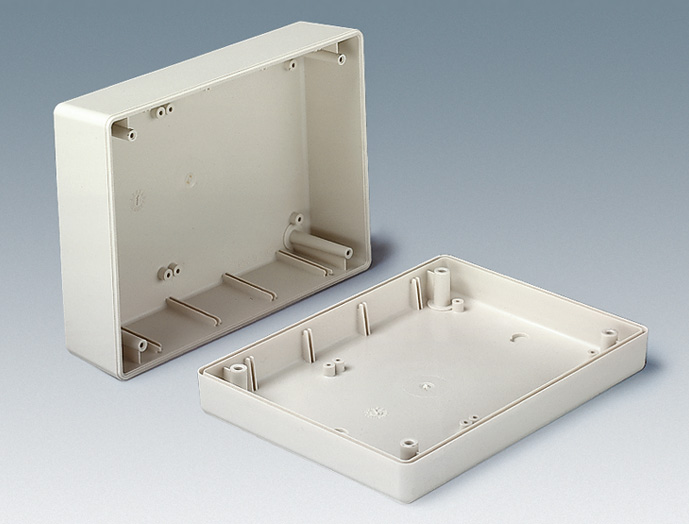

●薄く平たい形状の下カバーは両側面からアクセスでき、部品実装やメンテナンスが容易です。
●同形機種に、高さ違いのGAシリーズがあります。
●モニタ装置としてチェック用や、信号発生装置、制御システム、医療用や研究用、コンピュータ周辺機器等に幅広く使用できます。

主要材質ABS
色・
外装処理
上カバー:オフホワイト 下カバー:ぺブルグレイ
3D PDF図面ファイルの図面2は、3DPDFとなります。
各種資料カタログ PDFファイルをダウンロード加工ご案内 PDFファイルをダウンロード

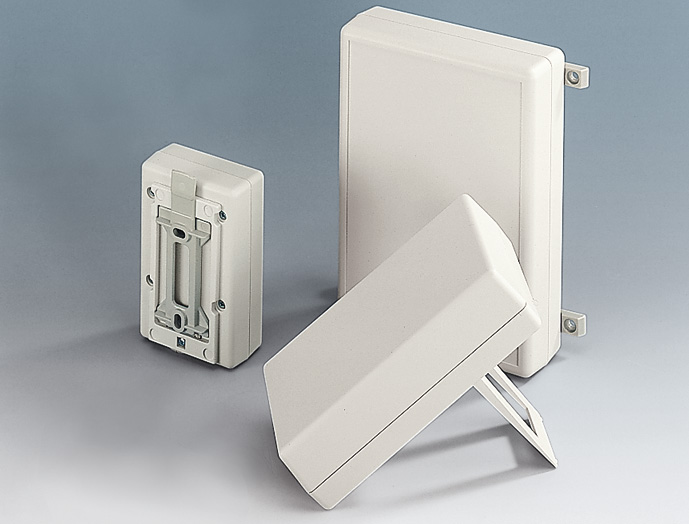

写真はシリーズの代表例になります。

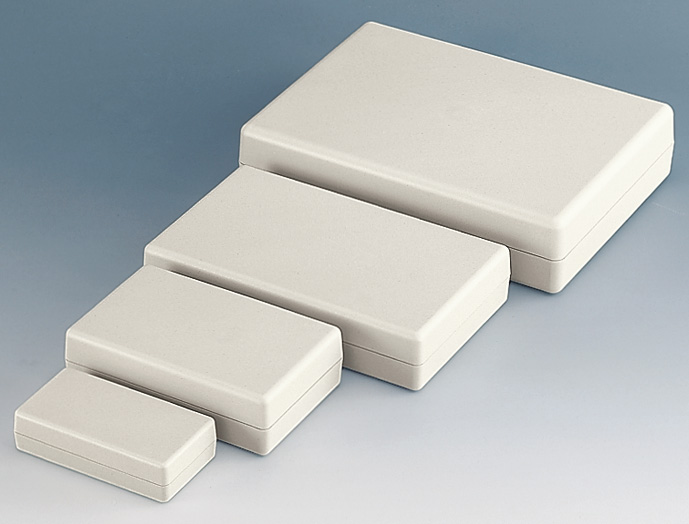

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
GB-10-WP1 [A]1 10物質対応5040100オフホワイト・ぺブルグレイABS-0.0811,790図面1    図面2
GB-20-WP1 [A]1 10物質対応6565120オフホワイト・ぺブルグレイABS-0.132,310図面1    図面2
GB-30-WP1 [A]1 10物質対応8080150オフホワイト・ぺブルグレイABS-0.1932,790図面1    図面2
GB-50-WP1 [A]1 10物質対応110120189オフホワイト・ぺブルグレイABS-0.3394,920図面1    図面2
