収納棚（棚板） NPWS シリーズ

●19インチマウント仕様ではない機器用の収納棚です。
●搭載可能質量は150kgで、重量物の搭載が可能です。

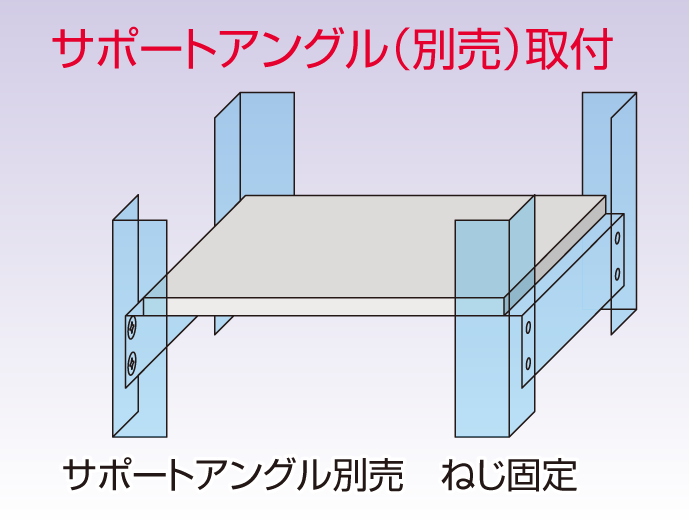

●ラックへは別売のサポートアングル（L型レール）を使用して、下側から付属のねじを用いて取り付けます。
●放熱穴が開いている機種（NPWS-44□□-H□）、開いていない機種（NPWS-44□□-N□）の両方を用意しています。
●NPWS-44□□-H□は長丸穴が空いているため、放熱効果があります。
●NPWS-44□□-H□は長角穴を利用すれば、機器固定ベルト（別売）による簡易固定が可能です。※耐震対策用ではありません。ご注意ください。

類似製品名：棚板、台板、シェルフ、トレイ、中棚

主要材質スチール
色・
外装処理		ホワイトグレイ(マンセル7.5Y7.4/0.8)／ブラック(マンセルN1.0)
搭載可能質量150kg
各種資料カタログ PDFファイルをダウンロード






  • 写真はシリーズの代表例になります。
  • 取付例
  • NPWS-44□□-N9（ノーマル・ホワイトグレイ色）
  • NPWS-44□□-H9（放熱穴開口・ホワイトグレイ色）
  • NPWS-44□□-N0（ノーマル・ブラック色）
  • NPWS-44□□-H0（放熱穴開口・ブラック色）
写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		色
外装処理		主要
材質		仕
様		質量
(kg)		標準価格
(税抜)		図面ファイル
NPWS-4439-H0 ◎110物質対応44812390ブラックスチール穴開き3.410,400図面1
NPWS-4439-H9 ◎110物質対応44812390ホワイトグレイスチール穴開き3.410,400図面1
NPWS-4439-N0 ◎110物質対応44812390ブラックスチール穴無3.26,610図面1
NPWS-4439-N9 ◎110物質対応44812390ホワイトグレイスチール穴無3.26,610図面1
NPWS-4451-H0 ◎110物質対応44812510ブラックスチール穴開き4.615,600図面1
NPWS-4451-H9 ◎110物質対応44812510ホワイトグレイスチール穴開き4.615,600図面1
NPWS-4451-N0 ◎110物質対応44812510ブラックスチール穴無4.49,880図面1
NPWS-4451-N9 ◎110物質対応44812510ホワイトグレイスチール穴無4.49,880図面1
NPWS-4461-H0 ◎110物質対応44812610ブラックスチール穴開き5.216,600図面1
NPWS-4461-H9 ◎110物質対応44812610ホワイトグレイスチール穴開き5.216,600図面1
NPWS-4461-N0 ◎110物質対応44812610ブラックスチール穴無4.810,510図面1
NPWS-4461-N9 ◎110物質対応44812610ホワイトグレイスチール穴無4.810,510図面1
NPWS-4471-H0 ◎110物質対応44812710ブラックスチール穴開き5.817,700図面1
NPWS-4471-H9 ◎110物質対応44812710ホワイトグレイスチール穴開き5.817,700図面1
NPWS-4471-N0 ◎110物質対応44812710ブラックスチール穴無5.211,120図面1
NPWS-4471-N9 ◎110物質対応44812710ホワイトグレイスチール穴無5.211,120図面1
