熱遮蔽用ブラシパネル SDO シリーズ

●データセンターラックSDRシリーズ専用オプションです。
●パネルマウントフレームとラック内側面の隙間を埋め、収納機器の排出する熱が前面側に回りこむのを遮蔽し、冷却効率を向上します。

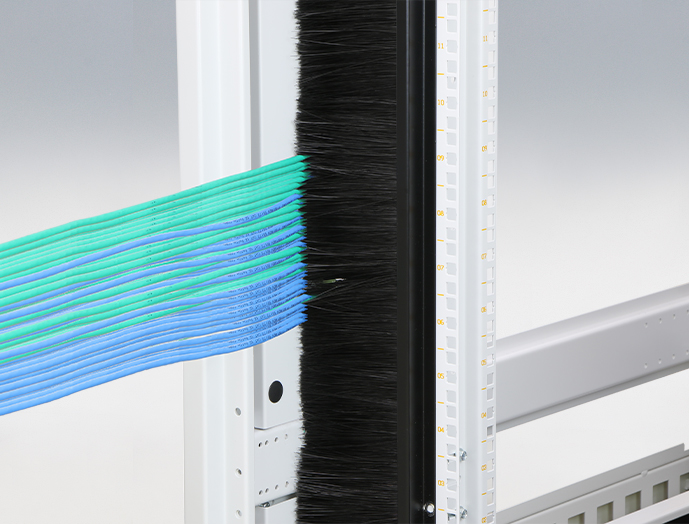

●スカート部はブラシで、ブラシの毛の間を通すことで、隙間なく側面への通線を可能にします。

主要材質スチール・ポリプロピレン
色・
外装処理		ブラック
各種資料カタログ PDFファイルをダウンロード



  • 写真はシリーズの代表例になります。
  • 取付位置
  • 実装例
写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位
(1ｾｯﾄ)		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		色
外装処理		主要
材質		適合製品シリーズ名仕
様		質量
(kg)		標準価格
(税抜)		図面ファイル購入
SDO-4270HBB ●110物質対応6191988.522ブラックスチール・ポリプロピレンSDR（W700 H2000）-3.3OPEN PRICE図面1
SDO-4280HBB ●110物質対応7191988.522ブラックスチール・ポリプロピレンSDR（W800 H2000）-4OPEN PRICE図面1
SDO-4770HBB ●110物質対応6192208.522ブラックスチール・ポリプロピレンSDR（W700 H2220）-3.6OPEN PRICE図面1
SDO-4780HBB ●110物質対応7192208.522ブラックスチール・ポリプロピレンSDR（W800 H2220）-4.3OPEN PRICE図面1
SDO-5070HBB ●110物質対応6192338.522ブラックスチール・ポリプロピレンSDR（W700 H2350）-3.7OPEN PRICE図面1
SDO-5080HBB ●110物質対応7192338.522ブラックスチール・ポリプロピレンSDR（W800 H2350）-4.5OPEN PRICE図面1
SDO-5270HBB ●110物質対応6192428.522ブラックスチール・ポリプロピレンSDR（W700 H2440）-3.8OPEN PRICE図面1
SDO-5280HBB ●110物質対応7192428.522ブラックスチール・ポリプロピレンSDR（W800 H2440）-4.6OPEN PRICE図面1
