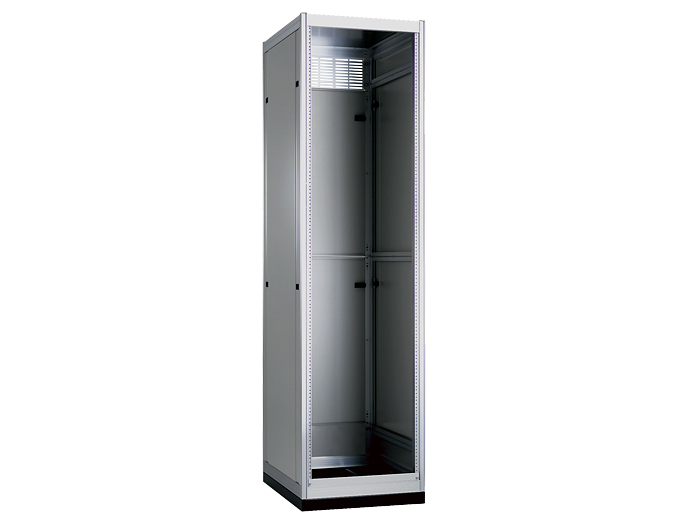

キャビネットラック RPC シリーズ

【新型】幅が540mmのスリムなアルミフレーム仕様の19インチラック。サイズが豊富です。

●幅が540mmとスリムな19インチキャビネットラック
●軽量なアルミフレーム
●JISまたはEIA規格に準拠
●ラック底面をフラット化し、アンカー穴を追加
●軽量であるため、運搬や設置等の作業の負担が軽減
●着脱が容易で軽量な外装板
●後面上部からの自然換気が可能

主要材質アルミ・スチール
色・
外装処理
フレーム部:シルバーアルマイト プレート部:ホワイトグレイ/ブラック
規格JIS規格 EIA規格
各種資料カタログ PDFファイルをダウンロード付帯サービス PDFファイルをダウンロード


写真はシリーズの代表例になります。
【新型】サイズが豊富なアルミ製
専用アクセサリー
共通アクセサリー

各部詳細

ラックtoラックプロジェクト
ラックtoラックプロジェクト
対象製品:当社アルミラック(RNCシリーズを除く)

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格
有効
高さ

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
RPC-100E-50N1 [C]1 10物質対応5401000500EIA18Uブラックアルミ・スチール-32109,800図面1    図面2
RPC-100E-50WG [B]1 10物質対応5401000500EIA18Uホワイトグレイアルミ・スチール-32109,800図面1    図面2
RPC-100E-60N1 [C]1 10物質対応5401000600EIA18Uブラックアルミ・スチール-35112,200図面1    図面2
RPC-100E-60WG [B]1 10物質対応5401000600EIA18Uホワイトグレイアルミ・スチール-35112,200図面1    図面2
RPC-100J-50N1 [C]1 10物質対応5401000500JIS851mmブラックアルミ・スチール-32103,000図面1    図面2
RPC-100J-50WG [B]1 10物質対応5401000500JIS851mmホワイトグレイアルミ・スチール-32103,000図面1    図面2
RPC-100J-60N1 [C]1 10物質対応5401000600JIS851mmブラックアルミ・スチール-35105,400図面1    図面2
RPC-100J-60WG [B]1 10物質対応5401000600JIS851mmホワイトグレイアルミ・スチール-35105,400図面1    図面2
RPC-125E-50N1 [C]1 10物質対応5401250500EIA24Uブラックアルミ・スチール-35118,900図面1    図面2
RPC-125E-50WG [B]1 10物質対応5401250500EIA24Uホワイトグレイアルミ・スチール-35118,900図面1    図面2
RPC-125E-60N1 [C]1 10物質対応5401250600EIA24Uブラックアルミ・スチール-39125,400図面1    図面2
RPC-125E-60WG [B]1 10物質対応5401250600EIA24Uホワイトグレイアルミ・スチール-39125,400図面1    図面2
RPC-125E-68N1 [C]1 10物質対応5401250680EIA24Uブラックアルミ・スチール-41129,700図面1    図面2
RPC-125E-68WG [B]1 10物質対応5401250680EIA24Uホワイトグレイアルミ・スチール-41129,700図面1    図面2
RPC-125E-78N1 [C]1 10物質対応5401250780EIA24Uブラックアルミ・スチール-45135,100図面1    図面2
RPC-125E-78WG [B]1 10物質対応5401250780EIA24Uホワイトグレイアルミ・スチール-45135,100図面1    図面2
RPC-125J-50N1 [C]1 10物質対応5401250500JIS1101mmブラックアルミ・スチール-35112,500図面1    図面2
RPC-125J-50WG [B]1 10物質対応5401250500JIS1101mmホワイトグレイアルミ・スチール-35112,500図面1    図面2
RPC-125J-60N1 [C]1 10物質対応5401250600JIS1101mmブラックアルミ・スチール-39118,500図面1    図面2
RPC-125J-60WG [B]1 10物質対応5401250600JIS1101mmホワイトグレイアルミ・スチール-39118,500図面1    図面2
RPC-125J-68N1 [C]1 10物質対応5401250680JIS1101mmブラックアルミ・スチール-41122,600図面1    図面2
RPC-125J-68WG [B]1 10物質対応5401250680JIS1101mmホワイトグレイアルミ・スチール-41122,600図面1    図面2
RPC-125J-78N1 [C]1 10物質対応5401250780JIS1101mmブラックアルミ・スチール-45127,700図面1    図面2
RPC-125J-78WG [B]1 10物質対応5401250780JIS1101mmホワイトグレイアルミ・スチール-45127,700図面1    図面2
RPC-150E-50N1 [B]1 10物質対応5401500500EIA30Uブラックアルミ・スチール-39128,800図面1    図面2
RPC-150E-50WG [B]1 10物質対応5401500500EIA30Uホワイトグレイアルミ・スチール-39128,800図面1    図面2
RPC-150E-60N1 [B]1 10物質対応5401500600EIA30Uブラックアルミ・スチール-43135,400図面1    図面2
RPC-150E-60WG [B]1 10物質対応5401500600EIA30Uホワイトグレイアルミ・スチール-43135,400図面1    図面2
RPC-150E-68N1 [B]1 10物質対応5401500680EIA30Uブラックアルミ・スチール-46140,200図面1    図面2
RPC-150E-68WG [B]1 10物質対応5401500680EIA30Uホワイトグレイアルミ・スチール-46140,200図面1    図面2
RPC-150E-78N1 [B]1 10物質対応5401500780EIA30Uブラックアルミ・スチール-49146,100図面1    図面2
RPC-150E-78WG [B]1 10物質対応5401500780EIA30Uホワイトグレイアルミ・スチール-49146,100図面1    図面2
RPC-150J-50N1 [B]1 10物質対応5401500500JIS1351mmブラックアルミ・スチール-39121,300図面1    図面2
RPC-150J-50WG [B]1 10物質対応5401500500JIS1351mmホワイトグレイアルミ・スチール-39121,300図面1    図面2
RPC-150J-60N1 [B]1 10物質対応5401500600JIS1351mmブラックアルミ・スチール-43127,700図面1    図面2
RPC-150J-60WG [B]1 10物質対応5401500600JIS1351mmホワイトグレイアルミ・スチール-43127,700図面1    図面2
RPC-150J-68N1 [B]1 10物質対応5401500680JIS1351mmブラックアルミ・スチール-46132,400図面1    図面2
RPC-150J-68WG [B]1 10物質対応5401500680JIS1351mmホワイトグレイアルミ・スチール-46132,400図面1    図面2
RPC-150J-78N1 [B]1 10物質対応5401500780JIS1351mmブラックアルミ・スチール-49138,000図面1    図面2
RPC-150J-78WG [B]1 10物質対応5401500780JIS1351mmホワイトグレイアルミ・スチール-49138,000図面1    図面2
RPC-175E-50N1 [B]1 10物質対応5401750500EIA36Uブラックアルミ・スチール-44141,400図面1    図面2
RPC-175E-50WG [B]1 10物質対応5401750500EIA36Uホワイトグレイアルミ・スチール-44141,400図面1    図面2
RPC-175E-60N1 [B]1 10物質対応5401750600EIA36Uブラックアルミ・スチール-48149,100図面1    図面2
RPC-175E-60WG [B]1 10物質対応5401750600EIA36Uホワイトグレイアルミ・スチール-48149,100図面1    図面2
RPC-175E-68N1 [B]1 10物質対応5401750680EIA36Uブラックアルミ・スチール-52154,800図面1    図面2
RPC-175E-68WG [B]1 10物質対応5401750680EIA36Uホワイトグレイアルミ・スチール-52154,800図面1    図面2
RPC-175E-78N1 [B]1 10物質対応5401750780EIA36Uブラックアルミ・スチール-56160,800図面1    図面2
RPC-175E-78WG [B]1 10物質対応5401750780EIA36Uホワイトグレイアルミ・スチール-56160,800図面1    図面2
RPC-175J-50N1 [B]1 10物質対応5401750500JIS1601mmブラックアルミ・スチール-44133,800図面1    図面2
RPC-175J-50WG [B]1 10物質対応5401750500JIS1601mmホワイトグレイアルミ・スチール-44133,800図面1    図面2
RPC-175J-60N1 [B]1 10物質対応5401750600JIS1601mmブラックアルミ・スチール-48141,300図面1    図面2
RPC-175J-60WG [B]1 10物質対応5401750600JIS1601mmホワイトグレイアルミ・スチール-48141,300図面1    図面2
RPC-175J-68N1 [B]1 10物質対応5401750680JIS1601mmブラックアルミ・スチール-52146,700図面1    図面2
RPC-175J-68WG [B]1 10物質対応5401750680JIS1601mmホワイトグレイアルミ・スチール-52146,700図面1    図面2
RPC-175J-78N1 [B]1 10物質対応5401750780JIS1601mmブラックアルミ・スチール-56152,300図面1    図面2
RPC-175J-78WG [B]1 10物質対応5401750780JIS1601mmホワイトグレイアルミ・スチール-56152,300図面1    図面2
RPC-205E-50N1 [B]1 10物質対応5402050500EIA42Uブラックアルミ・スチール-49153,600図面1    図面2
RPC-205E-50WG [B]1 10物質対応5402050500EIA42Uホワイトグレイアルミ・スチール-49153,600図面1    図面2
RPC-205E-60N1 [B]1 10物質対応5402050600EIA42Uブラックアルミ・スチール-53159,600図面1    図面2
RPC-205E-60WG [B]1 10物質対応5402050600EIA42Uホワイトグレイアルミ・スチール-53159,600図面1    図面2
RPC-205E-68N1 [B]1 10物質対応5402050680EIA42Uブラックアルミ・スチール-57174,900図面1    図面2
RPC-205E-68WG [B]1 10物質対応5402050680EIA42Uホワイトグレイアルミ・スチール-57174,900図面1    図面2
RPC-205E-78N1 [B]1 10物質対応5402050780EIA42Uブラックアルミ・スチール-62181,800図面1    図面2
RPC-205E-78WG [B]1 10物質対応5402050780EIA42Uホワイトグレイアルミ・スチール-62181,800図面1    図面2
RPC-205J-50N1 [B]1 10物質対応5402050500JIS1901mmブラックアルミ・スチール-49144,800図面1    図面2
RPC-205J-50WG [B]1 10物質対応5402050500JIS1901mmホワイトグレイアルミ・スチール-49144,800図面1    図面2
RPC-205J-60N1 [B]1 10物質対応5402050600JIS1901mmブラックアルミ・スチール-53150,800図面1    図面2
RPC-205J-60WG [B]1 10物質対応5402050600JIS1901mmホワイトグレイアルミ・スチール-53150,800図面1    図面2
RPC-205J-68N1 [B]1 10物質対応5402050680JIS1901mmブラックアルミ・スチール-57164,900図面1    図面2
RPC-205J-68WG [B]1 10物質対応5402050680JIS1901mmホワイトグレイアルミ・スチール-57164,900図面1    図面2
RPC-205J-78N1 [B]1 10物質対応5402050780JIS1901mmブラックアルミ・スチール-61171,700図面1    図面2
RPC-205J-78WG [B]1 10物質対応5402050780JIS1901mmホワイトグレイアルミ・スチール-61171,700図面1    図面2
