サーバーラック（スリムW570タイプ） RSR シリーズ

放送・映像向け、スリム570ｍｍ幅のスチール製19インチラック

●幅が570ｍｍでスリムな耐震型の放送・映像向け19インチサーバーラック
●NEBS規格 Zone3適合（搭載質量400kg）
●搭載可能質量は1250kg（静止時）

●ラックマウントサーバー搭載に適した内部構造
●幅寸法は、放送・映像向けによく使用されているキャビネットラックと同じ570ｍｍ
●弊社SSRシリーズ スリムタイプの後継品で、機能が向上し、装備が充実
●外装板は、放熱性を重視し換気穴が開いている仕様
●外形の幅、高さ、奥行寸法は柔軟に変更できます。（ただし特別仕様の場合）

材質・色スチール　ブラック／ホワイトグレイ
静止荷重1250kg
耐震性能NEBS Zone3（搭載質量400kg 最大加速度1108gal（1.13G））
規格EIA規格
備考分解・組立可能（別途お問合せ）
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード付帯サービス PDFファイルをダウンロード

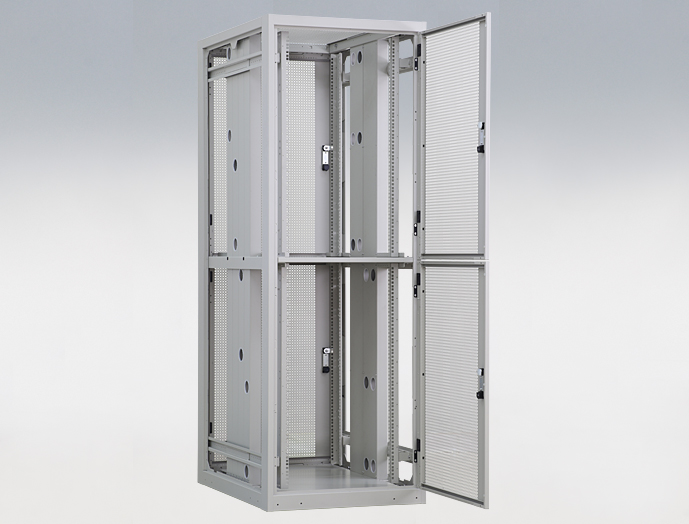

  • 写真はシリーズの代表例になります。<br>スリム570ｍｍ、耐震型、放送・映像向けサーバーラック
  • 幅寸法は放送・映像向けと同じ570mm
  • ホワイトグレイ色
  • ブラック色
  • 別売のドア取付例
  • 後板は作業部のみ取り外せるよう上下2枚に分かれた仕様
  • 後板は放熱穴付きで高い開口率（76％)
  • 側板は放熱穴付き
  • 側板は上部のコインロックで施錠
  • 側板は工具無しで着脱が容易
  • 配線用の大きな開口部

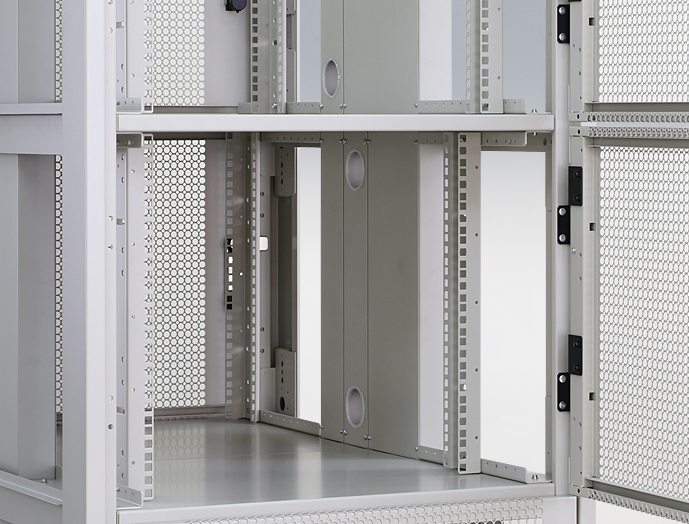

  • マウントフレームは位置調節可能
  • 本体枠と外装板とのアースが可能
  • 別売のドア取付例
写真はシリーズの代表例になります。
スリム570ｍｍ、耐震型、放送・映像向けサーバーラック
専用アクセサリー
共通アクセサリー

詳細

前面・後面
●幅寸法は、放送・映像用キャビネットラックと同じ 【570mm】
●後板は作業部のみ取り外せるよう上下2枚に分かれた仕様
●後ろ板は着脱が容易
●後板は放熱穴付きで高い開口率（76％)

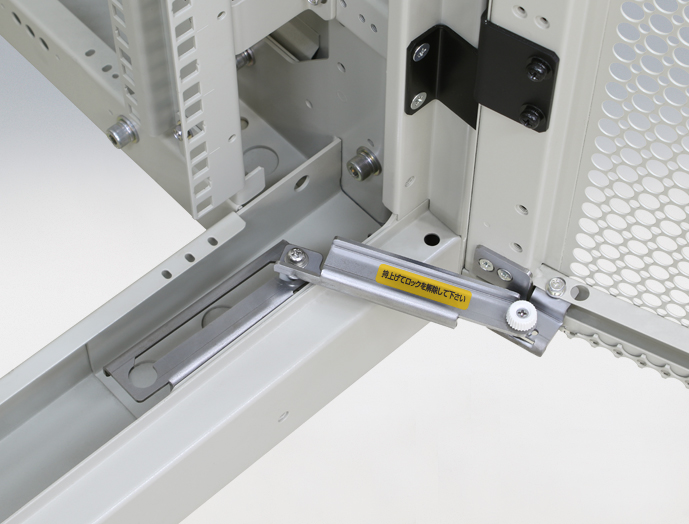

●転倒防止金具を取付可能　(ラックの前後面と側面には転倒防止用としてラックスタビライザー(NPOシリーズ)が取付可能)

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		19インチ
規格		有効
高さ		色
外装処理		主要
材質		仕
様		質量
(kg)		標準価格
(税抜)		図面ファイル
RSR-42U5780VB ◯110物質対応5702000800EIA42Uブラックスチール-102276,200図面1    図面2
RSR-42U5780VW ◯110物質対応5702000800EIA42Uホワイトグレイスチール-102276,200図面1    図面2
RSR-42U5790VB ◯110物質対応5702000900EIA42Uブラックスチール-106300,300図面1    図面2
RSR-42U5790VW ◯110物質対応5702000900EIA42Uホワイトグレイスチール-106300,300図面1    図面2
RSR-42U57A0VB ◯110物質対応57020001000EIA42Uブラックスチール-110338,700図面1    図面2
RSR-42U57A0VW ◯110物質対応57020001000EIA42Uホワイトグレイスチール-110338,700図面1    図面2
RSR-44U5780VB ◯110物質対応5702100800EIA44Uブラックスチール-104291,800図面1    図面2
RSR-44U5780VW ◯110物質対応5702100800EIA44Uホワイトグレイスチール-104291,800図面1    図面2
RSR-44U5790VB ◯110物質対応5702100900EIA44Uブラックスチール-109318,200図面1    図面2
RSR-44U5790VW ◯110物質対応5702100900EIA44Uホワイトグレイスチール-109318,200図面1    図面2
RSR-44U57A0VB ◯110物質対応57021001000EIA44Uブラックスチール-114359,100図面1    図面2
RSR-44U57A0VW ◯110物質対応57021001000EIA44Uホワイトグレイスチール-114359,100図面1    図面2
RSR-46U5780VB ◯110物質対応5702200800EIA46Uブラックスチール-107308,700図面1    図面2
RSR-46U5780VW ◯110物質対応5702200800EIA46Uホワイトグレイスチール-107308,700図面1    図面2
RSR-46U5790VB ◯110物質対応5702200900EIA46Uブラックスチール-112337,500図面1    図面2
RSR-46U5790VW ◯110物質対応5702200900EIA46Uホワイトグレイスチール-112337,500図面1    図面2
RSR-46U57A0VB ◯110物質対応57022001000EIA46Uブラックスチール-117380,800図面1    図面2
RSR-46U57A0VW ◯110物質対応57022001000EIA46Uホワイトグレイスチール-117380,800図面1    図面2
