ガイドマウントフレームJISタイプ SSO シリーズ

●ネットワークラックSNR2シリーズ及びサーバーラックSSR2シリーズ用のJIS規格のパネルマウントフレームです。
●パネルマウントフレームをJISタイプに組み替えた場合に、通常より、短いサポートアングル(L型レール)を取り付ける場合等に用います。
●四角穴にケージナットを取り付けることでサポートアングル(L型レール)等が取り付けできます。

類似製品名:マウントアングル

主要材質スチール
色・
外装処理
ホワイトグレイ/ブラック
各種資料カタログ PDFファイルをダウンロード

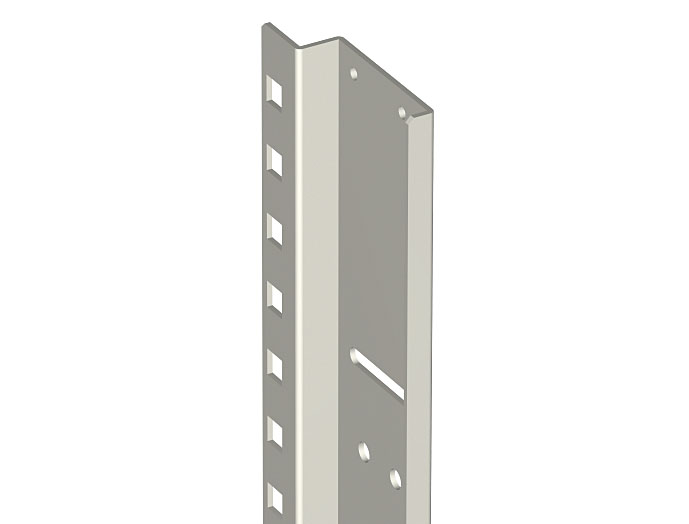

写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
SSO-17JGF-BK 210物質対応1787082JISブラックスチールSNR2・SSR2(H1000)有効高さ850mm2.715,800図面1
SSO-17JGF-WG 210物質対応1787082JISホワイトグレイスチールSNR2・SSR2(H1000)有効高さ850mm2.715,800図面1
SSO-22JGF-BK 210物質対応17112082JISブラックスチールSNR2・SSR2(H1250)有効高さ1100mm3.417,500図面1
SSO-22JGF-WG 210物質対応17112082JISホワイトグレイスチールSNR2・SSR2(H1250)有効高さ1100mm3.417,500図面1
SSO-27JGF-BK 210物質対応17137082JISブラックスチールSNR2・SSR2(H1500)有効高さ1350mm4.317,900図面1
SSO-27JGF-WG 210物質対応17137082JISホワイトグレイスチールSNR2・SSR2(H1500)有効高さ1350mm4.317,900図面1
SSO-33JGF-BK 210物質対応17167082JISブラックスチールSNR2・SSR2(H1800)有効高さ1650mm5.118,400図面1
SSO-33JGF-WG 210物質対応17167082JISホワイトグレイスチールSNR2・SSR2(H1800)有効高さ1650mm5.118,400図面1
SSO-37JGF-BK 210物質対応17187082JISブラックスチールSNR2・SSR2(H2000) RSR(H2000)有効高さ1850mm5.719,800図面1
SSO-37JGF-WG 210物質対応17187082JISホワイトグレイスチールSNR2・SSR2(H2000) RSR(H2000)有効高さ1850mm5.719,800図面1
SSO-39JGF-BK 210物質対応17197082JISブラックスチールRSR(H2100)有効高さ1950mm621,300図面1
SSO-39JGF-WG 210物質対応17197082JISホワイトグレイスチールRSR(H2100)有効高さ1950mm621,300図面1
SSO-41JGF-BK 210物質対応17207082JISブラックスチールSNR2・SSR2(H2200) RSR(H2200)有効高さ2050mm6.322,700図面1
SSO-41JGF-WG 210物質対応17207082JISホワイトグレイスチールSNR2・SSR2(H2200) RSR(H2200)有効高さ2050mm6.322,700図面1
