ネットワークラック(ベンチレーション仕様) NFC シリーズ

ネットワーク機器収納やケーブルマネージメント向け。アルミフレーム仕様で軽量な高機能型19インチネットワークラック

●アルミフレーム仕様で軽量な高機能型19インチネットワークラックです。
●サイズ及び仕様のバリエーションが充実しています。
●19インチ機器等を取り付けるパネルマウントフレームはラックの基本柱とは分離独立し、範囲内で移動させて固定することができます。
●全面に放熱用の穴等を設けており、サーバーや室内の空調による自然換気が可能です。
●お客様仕様品等、比較的カスタマイズが容易な構造です。

類似製品名:システムラック、ICTラック

主要材質アルミ・スチール
色・外装処理ホワイトグレイ(マンセル7.5Y7.4/0.8)/ブラック(マンセルN1.0)
規格EIA規格
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード付帯サービス PDFファイルをダウンロード

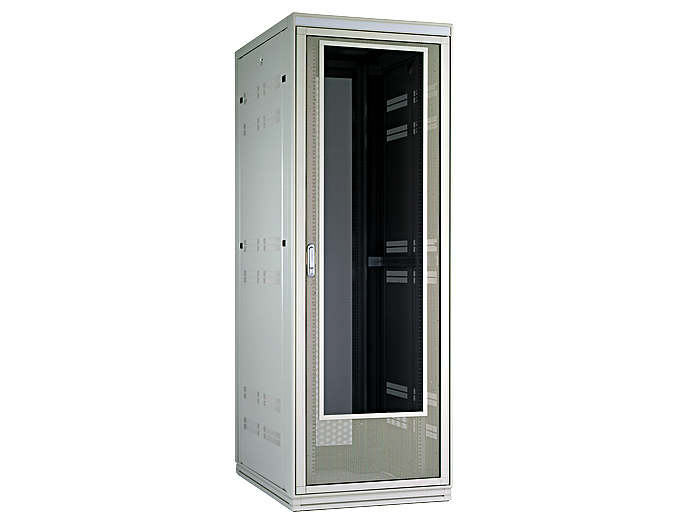

写真は 機種/シリーズの代表例 になります。
専用アクセサリー
共通アクセサリー

各部詳細

サステナブルプロジェクト
ラックtoラック(活動名)
サステナブルラック(対象品)

サステナブルプロジェクトとは
https://www.settsu.co.jp/company/sustainable/

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格
有効
高さ

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
NFC-42U60B0V2W 1 10物質対応 600 2000 1100 EIA 42U ホワイトグレイ アルミ・スチール - 90.6 506,800 図面1    図面2

アクセサリー

拡張キット NFCOシリーズ

●ラックの奥行きを拡張する場合にラック前面または後面に取り付けます。
●取り付けることで、ラックの奥行きを100mm拡張できます。
●ラックに装備されているドア、後板等がそのまま使用できます。
●拡張キットの内面にはACパワーダクト(DHシリーズ)等が取り付けできます。

※ 本製品は組み立て式のキットでの販売になります。組み立てやラックへの取り付けにはプラスドライバー等の一般的な工具が必要になります。
NFCO-42U6010EK 1個入り ¥64,600

収納棚(アルミ製) RSEHシリーズ

●19インチマウントタイプの収納棚です。
●オールアルミラックRNCシリーズ用、非磁性で軽量のアルミ製です。
●アルミ製の収納棚は、同サイズのスチール製仕様と比べ、約50%の軽量化になります。
●T型の穴が空いているため、放熱効果があります。
●T型の穴または長丸穴を利用すれば、機器固定ベルト(RAKBシリーズ)による簡易固定が可能です。
●ラック内へ機器等が落下しないように、後ろ側の折り曲げが上向きになっています。

類似製品名:棚板、台板、シェルフ、トレイ、中棚
RSEH-2U35A-BWG 1個入り ¥12,150

ジョイントブラケット NPOシリーズ

●ラック同士を上部で連結する場合に使用します。
●ラック上面のM12化粧ボルトを利用することにより連結できます。
●ラックの下部は連結されません。
NPO-60JB 2個入り ¥3,040

連結ボルト NPOシリーズ

●ラックを連結する部品です。
●ラックのHフレーム同士を固定することができます。
NPO-08HDJ 1個入り ¥760

サイドフレーム NWFOシリーズ

●ラック内部にACパワーダクト等の内装アクセサリーを取り付ける場合に使用します。
NWFO-B00SF 1個入り ¥6,430

拡張キット NFCOシリーズ

●ラックの奥行きを拡張する場合にラック前面または後面に取り付けます。
●取り付けることで、ラックの奥行きを100mm拡張できます。
●ラックに装備されているドア、後板等がそのまま使用できます。
●拡張キットの内面にはACパワーダクト(DHシリーズ)等が取り付けできます。

※ 本製品は組み立て式のキットでの販売になります。組み立てやラックへの取り付けにはプラスドライバー等の一般的な工具が必要になります。
NFCO-42U6010EK
1個入り
単価 ¥64,600

収納棚(アルミ製) RSEHシリーズ

●19インチマウントタイプの収納棚です。
●オールアルミラックRNCシリーズ用、非磁性で軽量のアルミ製です。
●アルミ製の収納棚は、同サイズのスチール製仕様と比べ、約50%の軽量化になります。
●T型の穴が空いているため、放熱効果があります。
●T型の穴または長丸穴を利用すれば、機器固定ベルト(RAKBシリーズ)による簡易固定が可能です。
●ラック内へ機器等が落下しないように、後ろ側の折り曲げが上向きになっています。

類似製品名:棚板、台板、シェルフ、トレイ、中棚
RSEH-2U35A-BWG
1個入り
単価 ¥12,150

ジョイントブラケット NPOシリーズ

●ラック同士を上部で連結する場合に使用します。
●ラック上面のM12化粧ボルトを利用することにより連結できます。
●ラックの下部は連結されません。
NPO-60JB
2個入り
単価 ¥3,040

連結ボルト NPOシリーズ

●ラックを連結する部品です。
●ラックのHフレーム同士を固定することができます。
NPO-08HDJ
1個入り
単価 ¥760

サイドフレーム NWFOシリーズ

●ラック内部にACパワーダクト等の内装アクセサリーを取り付ける場合に使用します。
NWFO-B00SF
1個入り
単価 ¥6,430
