カードガイド IGA シリーズ

PCBを垂直、水平に実装する際に固定させる「溝」

●PCB用のカードガイドです。
●鉄板等（板厚は最大1.9mm）に指定穴を設ければ、取り付けできます。
●取り付け穴はφ3.3と5.5×3.2の両方を必ず加工して取り付けて下さい。

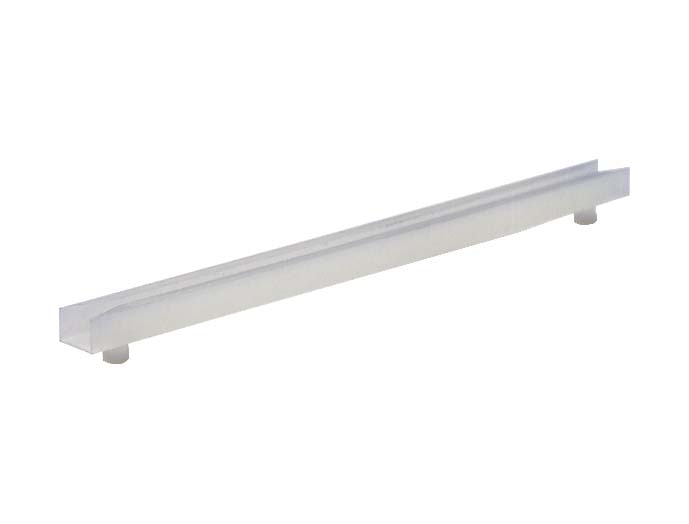

写真は　機種／シリーズの代表例　になります。

詳細

オンラインショップ販売製品

直営オンラインショップにて販売中

下記ラインナップの

からも購入可能

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております

CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。

型番	在庫	販売単位 (1ｾｯﾄ)	RoHS 指令	幅 (mm)	高さ (mm)	奥行 (mm)	色外装処理	主要材質	仕様	質量 (kg)	標準価格 (税抜)	図面ファイル	購入
IGA-120-600-20	◎	20	10物質対応	6.35	7.53	152.4	乳白色	ポリアミド	-	0.072	3,270	図面1
