カードガイド IGA シリーズ
PCBを垂直、水平に実装する際に固定させる「溝」
●PCB用のカードガイドです。
●鉄板等（板厚は最大1.9mm）に指定穴を設ければ、取り付けできます。
●取り付け穴はφ3.3と5.5×3.2の両方を必ず加工して取り付けて下さい。
| 主要材質 | ポリアミド6 |
|---|---|
| 色・ 外装処理 | 乳白色 |
| 各種資料 | カタログ  |

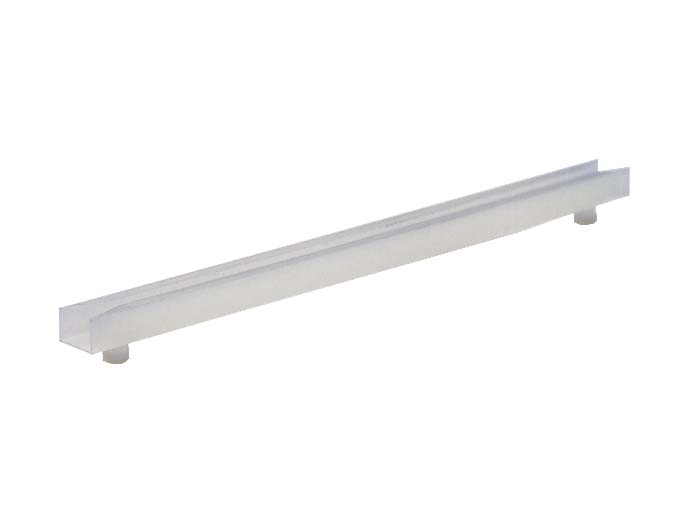

写真はシリーズの代表例になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 色 外装処理 | 主要 材質 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IGA-120-400-20 | ◎ | 20 | 10物質対応 | 6.35 | 7.53 | 101.6 | 乳白色 | ポリアミド | - | 0.048 | 2,620 | 図面1  |
| IGA-120-600-20 | ◎ | 20 | 10物質対応 | 6.35 | 7.53 | 152.4 | 乳白色 | ポリアミド | - | 0.072 | 2,970 | 図面1 |
| IGA-120-700-20 | ◎ | 20 | 10物質対応 | 6.35 | 7.53 | 177.8 | 乳白色 | ポリアミド | - | 0.084 | 3,140 | 図面1 |
| IGA-120-850-20 | ◎ | 20 | 10物質対応 | 6.35 | 7.53 | 215.9 | 乳白色 | ポリアミド | - | 0.102 | 3,480 | 図面1 |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
