ラッチ付引き出しユニット REL2 シリーズ

●19インチマウントで使用できる引き出しユニットです。
●ケーブル、マニュアル等の保管に便利な引き出しです。
●ラッチがしまい位置で引き出しをロックするので、地震時やラックの移動時に飛び出しを防止します。
●ハンドルを持って引き出しを引くだけでラッチのロックが解除できる、特別な機構を採用しています。(特許出願中)
●本体は、最大引き出し位置にて極めて強い力で引っ張ると取り外せます。
●JISまたはEIA規格に準拠し、外装色は2色から選択できます。

主要材質スチール
色・外装処理ブラック(マンセルN1.0)/ホワイトグレイ(マンセル7.5Y7.4/0.8)
搭載可能質量15kg
規格JIS規格 EIA規格
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

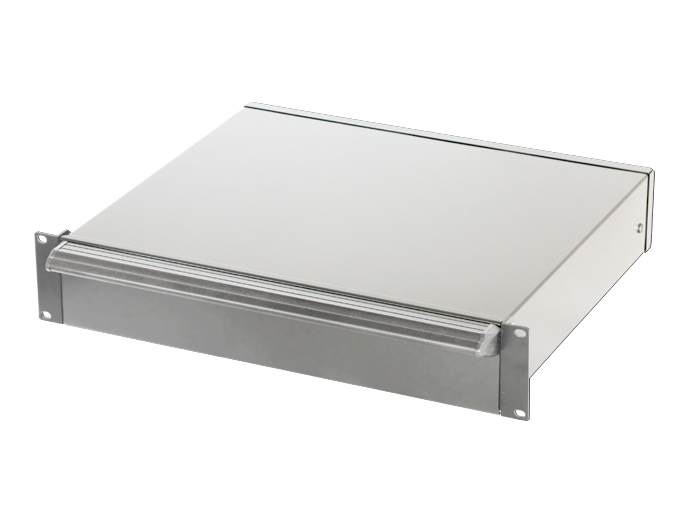

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
REL2-100-380WG 1 10物質対応 480 99 415.2 JIS ホワイトグレイ スチール 高さ2J 6.7 20,000 図面1
