ファンセンサー表示パネル RAFM シリーズ

●センサー付ファンモーターの回転数の異常低下や停止した場合に内臓ブザーとネオンブラケットの点灯とで異常発生を知らせることができます。
●ファンモーターの劣化や停止等が容易に分かるため、ラック内に取り付けられた確認しづらいファンモーターの点検作業が簡素化できます。
●複数個のセンサー付ファンモータ-が配置・配線されたファンユニット等でセンサー出力の並列処理・配線に対応しています。※対応製品 RAFM-LO-S12D(センサー出力はAC100Vリレーa接点1回路)
●19インチパネルマウント及び、ラックの天井やラック内の空間に取り付け可能です。
●ファンモーターの交換等でラックからファンユニット等を取外し/取付する場合は、スクリューレス端子台(ファン接続用)の分離/結合で簡単に行えます。
●待機電力は[0W]です。
●スクリューレス端子台(外部出力用2Pオス)を設けており、パトライト等の接続が可能です。※外部出力許容電力量はAC100V3A以下となっています。

定格100V 50/60Hz
規格JIS規格 EIA規格
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

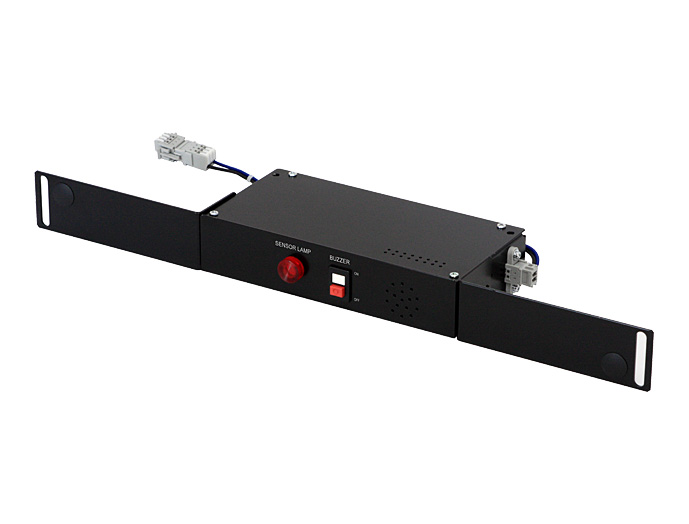

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
RAFM-FSDPO1-N1 1 6物質対応 480 43.7 100 JIS・EIA ブラック スチール AC100V 1.1 26,800 図面1
