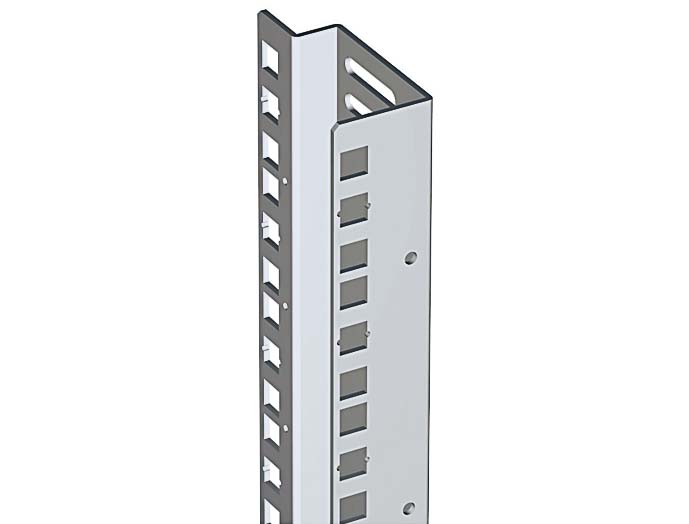

パネルマウントフレーム 四角穴タイプ(2本入り) FGO シリーズ

●FGCシリーズに標準装備されたパネルマウントフレームと同じフレームです。
●2本入りです。
●19インチマウント部はケージナットを取り付けることでM5/M6のねじ穴を設けることができます。
●四角穴にケージナットを取り付けることでサポートアングル(L型レール)等が取り付けできます。
●M5のねじ穴にはケーブル処理用のアクセサリーを取り付けることができます。
●マウント部は位置決め用として、刻印(1U毎)と数字刻印(5U毎)が入っています。

類似製品名:マウントアングル

主要材質スチール
色・外装処理ペールグレイ(マンセルN7.5)
各種資料カタログ PDFファイルをダウンロード


写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
FGO-46PF2FA-N7 2 10物質対応 35 2083 78 ペールグレイ スチール FGC(H2200) - 7.2 27,300 図面1
