オープンラック RA シリーズ

アルミフレーム仕様で高級感があり、軽量な19インチオープンラック

●JIS規格に準拠した19インチオープンラックです。
●パネルマウントフレーム部の特設溝に挿入するスリムラインナットの種類によりJIS規格、EIA規格のいずれの規格にも準拠したラックになります。
●EIA規格には、別売のEIAスリムラインナット(PNO-12UAN5など)が必要です。切断してJISスリムラインナットと入れ替えることにより、EIA規格に準拠します。詳細についてはお問い合わせください。
●基本構成部品にアルミニウム押出形材を用い、ベース部のはめこみ部品は「ホワイトグレイ」メラミン塗装仕上を標準としています。
●試験場、研究所など幅広い分野でご利用いただくことができます。

主要材質アルミ
色・外装処理B2アルマイト・ホワイトグレイ(マンセル7.5Y7.4/0.8)
規格JIS規格
搭載可能質量(kg)100kg
組立仕様組立てキット
各種資料カタログ PDFファイルをダウンロード

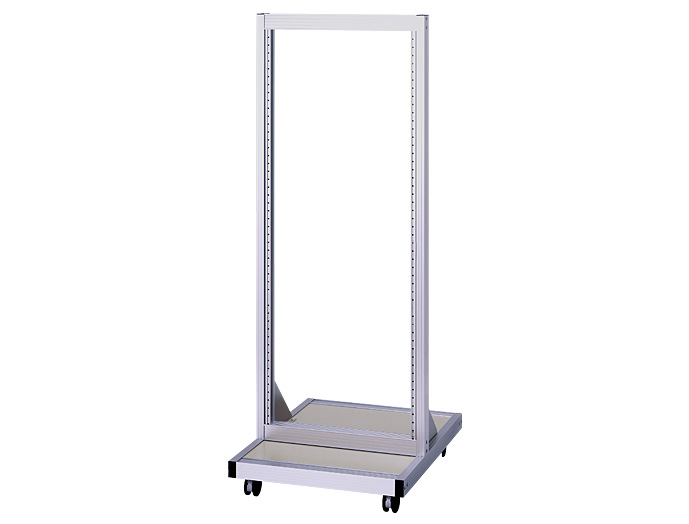

写真は 機種/シリーズの代表例 になります。
共通アクセサリー

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格
有効
高さ

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
RA-1460WG [A] 1 10物質対応 540 1463.1 700 JIS 1251mm B2アルマイト・ホワイトグレイ アルミ - 15.2 77,900 図面1
