サーバールームにも風通しの良い職場環境を！│ラック内の排熱対策

1. 「コールドアイル」と「ホットアイル」とは

サーバールームを設ける場合、コールドアイル（冷気通路）とホットアイル（排気通路）を分ける空間設計が一般的になっています。ここでいう「アイル」（通路）とは、建ち並ぶサーバーラックの列と列の間の通路を指します。

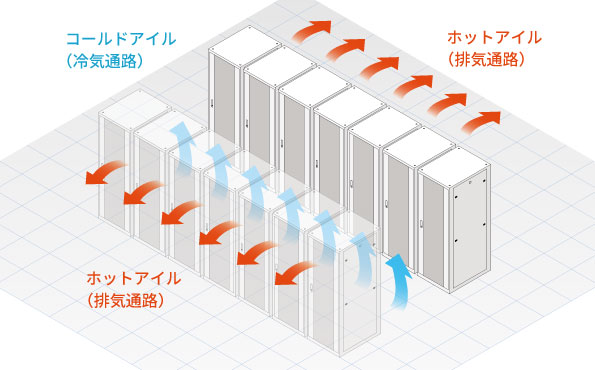

「コールドアイル」「ホットアイル」図解

サーバールームにラックを立てる場合、ラックは通常向かい合わせで設置されます。こうすることで、冷気を前面から取り込む通路（コールドアイル）とサーバー機器の熱を後面から排気する通路（ホットアイル）ができます。冷気と暖気の通路を作ることで冷却効率を高めるという考え方です。

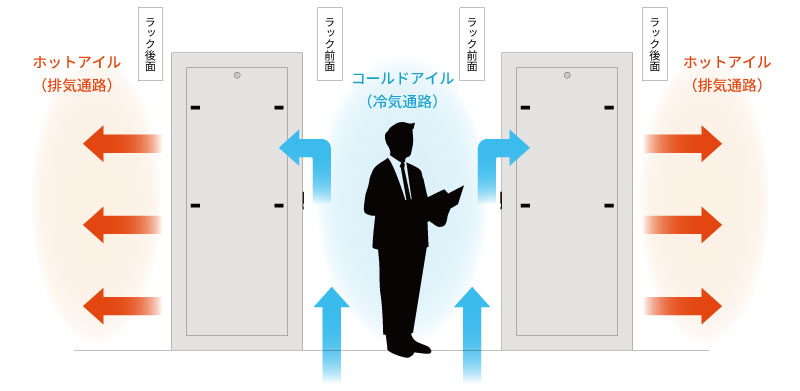

「コールドアイル」「ホットアイル」横から見た図解

しかし、この設計を採用しても、実際の現場では温度トラブルが発生するケースが少なくありません。その原因のひとつがラックの排熱問題です。

2. 問題は変化していくラック内の空気の流れ

ホットアイル／コールドアイルの分離は、サーバールーム全体としては有効な空間設計です。
しかしながら、実際の熱トラブルは、ラックとラックの間、ドア周り、開口部といった細かな部分で発生します。ラック設営時には問題がなくとも、機器の増設やそれに伴うケーブル類の配線により空気の流れは変化します。排熱のコントロールが十分になされていなければ、熱だまりによるラック内の温度上昇だけでなく、隣接するラックが排熱を吸気してしまうことにもなります。ホットアイル／コールドアイルの効果を十分に発揮させるためにはサーバー機器の排熱をラック内に滞留させることなく、ホットアイル側に逃がしてあげなければなりません。

こうした問題を解決するのが、ラック内の空調アクセサリーになります。

3. 排熱を助ける空調アクセサリー類

【フィンドア】：ラック単位で吸気-排気の流れを作る

フィンドアは、ラックのドア全面にフィン構造を備え、フィンの角度調整や開閉によって吸気・排気の流れをコントロールします。

• 排熱がホットアイル側に無秩序に広がるのを抑制
• 不要な空気の回り込みを防止
• ラックごとの冷却環境を安定化

これにより、隣接ラックが排熱を吸気してしまう状況を抑え、ホット／コールドの分離効果を底上げします。

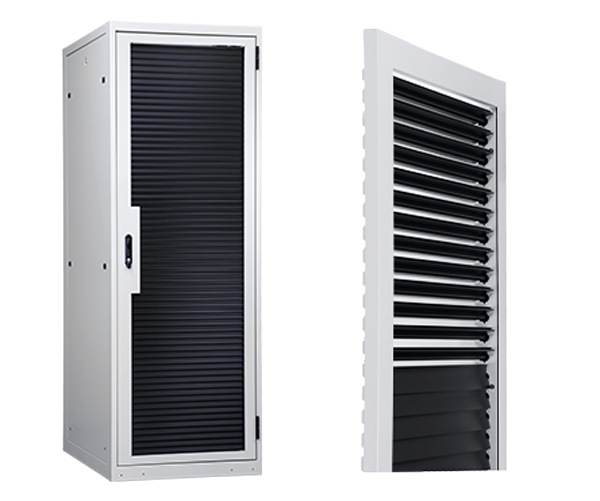

フィンドア

ダンパーユニット（風量調整用）　SSO2 シリーズ

4. まとめ

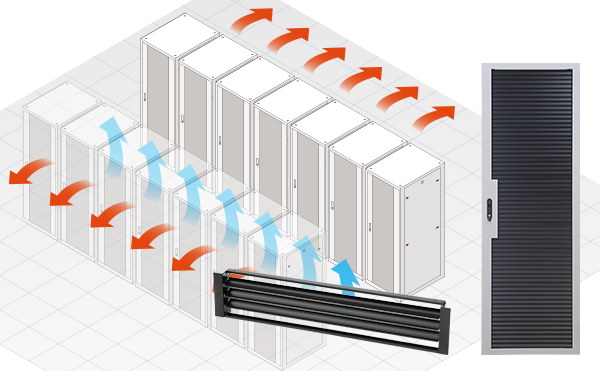

▶▶▶空間設計（冷気と暖気の通路を作る） ▶▶ ラック（吸気・排気の流れを作る）▶ 局所制御（熱溜まりの解消）

を重ねることで、排熱の回り込みは大きく抑えられます。簡単にまとめると下の表のようになります。

ラック内の熱対策は冷却機器の性能を上げる事に目が行きがちですが、排熱効果を上げるという視点もサーバールームの安定運用に大切になってきます。長く運用していくなかでラック内の環境も変化していきます。

熱対策が出てきたら、SETTSUの空調アクセサリー類を覗いてみてくださいね！
