ラック機器を安全に設置するためのサポートアングル解説

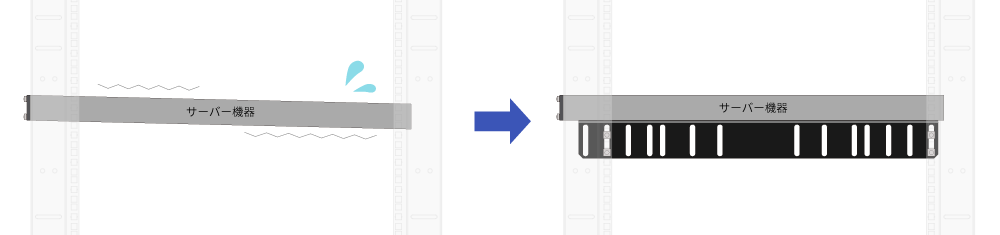

ラックマウント型の機器の垂れ下がり防止（HUB・ネットワーク機器）

取付ける機器がラック前面だけでビス固定するタイプの場合、重さによっては、自重で機器の背面が下に垂れ下がってしまうことがあります。（ビスが重量に耐えきれなくなり、機器が落下する恐れもあります）。

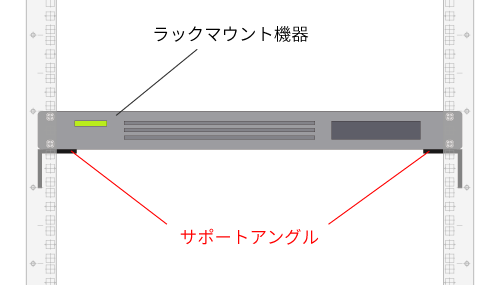

サポートアングルはそうした不安を解消する、機器の垂れ下がり防止の目的で多く用いられます。※ラックマウントとは19インチラックに機器をビスで固定する事です。

設置作業の安全性確保

機器をラックに設置する際、作業者が2人以上いる場合は良いですが、一人の場合は片手で機器を支えながら、ドライバーでビス留めするという作業になり、慣れていないととても危険です。（身近な例えで言えば、米袋を片手で支えながらネジ止め作業をするようなものです）
予めサポートアングルを実装しておけば、機器をサポートアングルに載せてビス留め作業ができるため、安全に設置することができます。

既設のラックに機器を追加する場合

既設のラックに機器を追加設置する場合、機器の取付け可能なピッチ範囲と固定されているラックフレームのピッチが合わない事もよくあります。

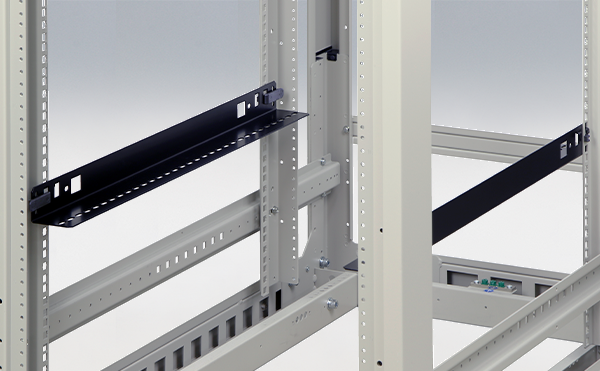

そうした場合、ラックフレームのピッチに合ったサポートアングルを取り付け、その上に棚板を取り付ける事で、機器の実装が可能になります。

100㎏を超える重量物を載せたい場合

通常のサポートアングルの耐荷重が50㎏前後に対してこちらは150㎏機器も搭載可能です。

サポートアングルをとりつけるラックのフレームピッチが分からない場合

フレームピッチにあわせて伸縮できるので、既設ラック他、他社ラックにも取付可能です。

ラック内に機器をすき間なく実装したい場合

サポートアングルの板厚が薄く、高さが1U内におさまるので、上下の機器を気にせずに設置が可能です。

楽にサポートアングルを取り付けたい場合

工具不要で付属の固定具のみで取付できるサポートアングル。取付作業が短縮できます。
