薄型サポートアングル RASA シリーズ

●19インチパネルマウントだけでは安全に実装できない機器を支える金具で、ラックのマウントフレームに取り付けます。

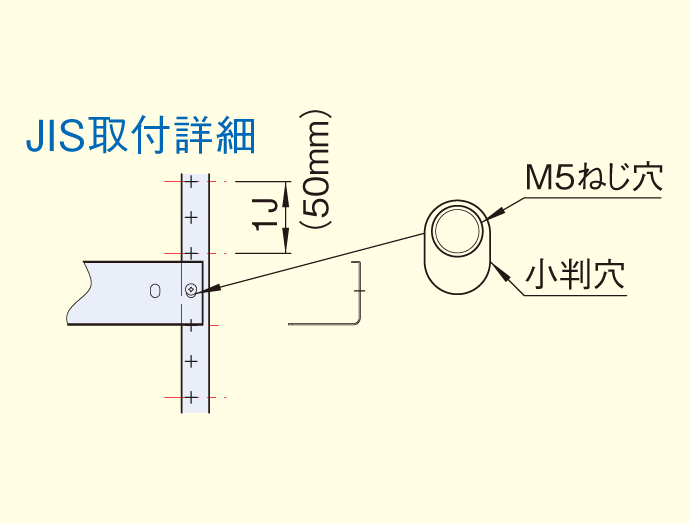

●機器実装時に高さが1Uもしくは1J(50mm)内におさまります。
●板厚が薄い為、隙間なくマウントした機器の間に使用可能です。
●M5ねじ穴、ケージナット四角穴の両方に取付可能です。
●SNR2・SSR2シリーズへの取付には別売のケージナットが必要です。

主要材質スチール
色・
外装処理
ブラック
搭載可能質量15kg/2本
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード






写真はシリーズの代表例になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
RASA-0432T [A]2 10物質対応5044.4320ブラックスチールFDC(D450) SNR2・SSR2(D600)-0.43,180図面1
RASA-0442T [A]2 10物質対応5044.4420ブラックスチールFDC(D550) SNR2・SSR2(D700)-0.53,910図面1
RASA-0452T [A]2 10物質対応5044.4520ブラックスチールFDC(D650) SNR2・SSR2(D800)-0.74,400図面1
RASA-0462T [A]2 10物質対応5044.4620ブラックスチールFDC(D750) SNR2・SSR2(D900以上)-0.85,010図面1
