カードガイド IGC シリーズ

PCBを垂直、水平に実装する際に固定させる「溝」

●サブラックFBCシリーズ用のカードガイドです。
●鉄板等（最大板厚1.5mm）に指定穴を開け、はめ込むだけで使用できます。
●使用できるPCBの厚さは1.6ｍｍです。
●前後部はPCBが挿入しやすいように左右に傾斜部を設けています。

主要材質m-PPE
色・
外装処理		ブラック
各種資料カタログ PDFファイルをダウンロード

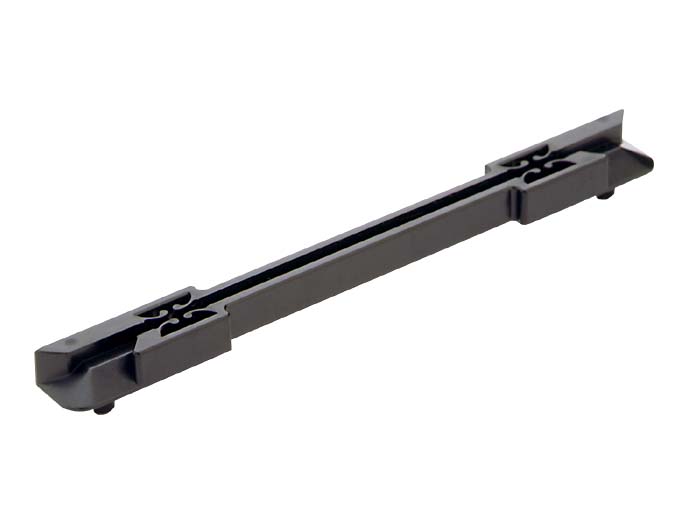

  • 写真はシリーズの代表例になります。
  • サブラックFBCシリーズ実装例
  • IGC-115
  • IGC-155
写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		色
外装処理		主要
材質		仕
様		質量
(kg)		標準価格
(税抜)		図面ファイル
IGC-115-20 ◎2010物質対応116.5115ブラックm-PPE-0.081,740-
IGC-155-20 ◎2010物質対応116.5155ブラックm-PPE-0.12,080-
IGC-115 -16物質対応116.5115ブラックm-PPE後継：IGC-115-200.00474-
IGC-155 -16物質対応116.5155ブラックm-PPE後継：IGC-155-200.00588-
