リヤWフレームA FRP シリーズ
●サイドプレートF（FRP-□□□□SPFG）等を使用してサブラックを作る場合、リヤ側にくるフレームです。
●バックプレーンを実装する場合及び、コネクタフレームと併用してDINコネクタを実装するときに使用します。
●サイドプレートにM4ネジで片側2箇所固定するため強度的に強く、またフレームが回転することがありません。
●化成皮膜処理を施すことにより導通性を持たせています。
| 主要材質 | アルミ |
|---|---|
| 色・ 外装処理 | 化成皮膜処理 |
| 各種資料 | カタログ  |

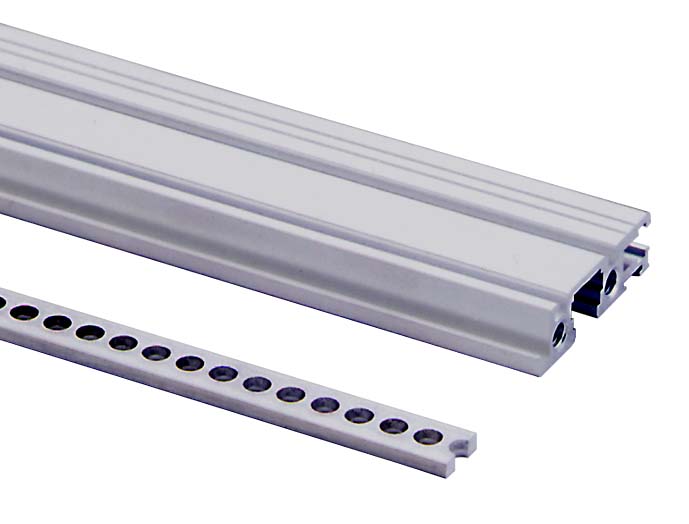

写真はシリーズの代表例になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 色 外装処理 | 主要 材質 | 適合製品型番 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FRP-20RWAG | ◎ | 1 | 10物質対応 | 106.68 | 8.9 | 32.3 | 化成皮膜処理 | アルミ | - | - | 0.043 | 1,310 | - |
| FRP-28RWAG | ◎ | 1 | 10物質対応 | 147.32 | 8.9 | 32.3 | 化成皮膜処理 | アルミ | - | - | 0.059 | 1,360 | - |
| FRP-40RWAG | ◎ | 1 | 10物質対応 | 208.28 | 8.9 | 32.3 | 化成皮膜処理 | アルミ | - | - | 0.084 | 1,480 | - |
| FRP-42RWAG | ◎ | 1 | 10物質対応 | 218.44 | 8.9 | 32.3 | 化成皮膜処理 | アルミ | - | - | 0.088 | 1,520 | - |
| FRP-60RWAG | ◎ | 1 | 10物質対応 | 309.88 | 8.9 | 32.3 | 化成皮膜処理 | アルミ | - | - | 0.124 | 1,670 | - |
| FRP-84RWAG | ◎ | 1 | 10物質対応 | 431.8 | 8.9 | 32.3 | 化成皮膜処理 | アルミ | - | - | 0.173 | 1,900 | - |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
