サブHフレームⅡ RKM シリーズ
●サブラックRKU/RKU2シリーズ用のプラグインユニットの部品です。
●RKUシリーズにおいてカードガイドを取り付けるとき、前端はフロントWフレームに取り付けますが後端はカードガイド取付Wフレームに取り付けます。
●このカードガイド取付Wフレームを支える役目を持ち、さらにプラグインユニットRKMシリーズタイプⅠ専用フレームであって、PCBに取込まれた電子部品をかわすことがで
きます。これはサブラック内部の特に右端で起こりうる問題を解決しています。
●カードガイド取付Wフレームとコネクタ取付Wフレームを取り付けるフレームです。
| 主要材質 | アルミ |
|---|---|
| 色・ 外装処理 | B2アルマイト |
| 各種資料 | カタログ  |

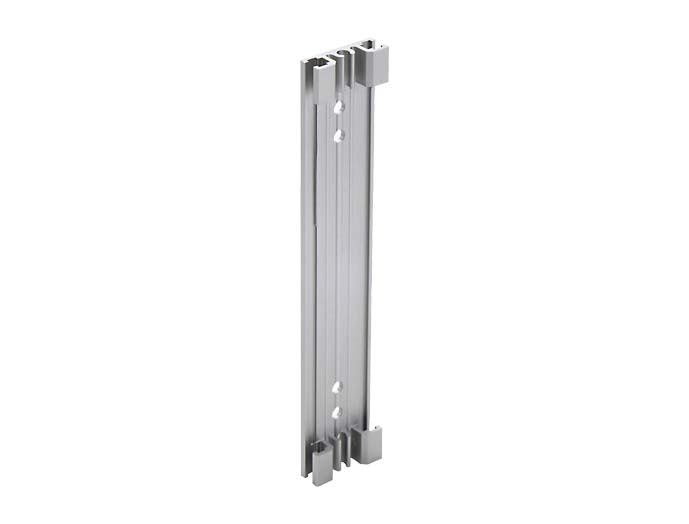

写真はシリーズの代表例になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 色 外装処理 | 主要 材質 | 適合製品型番 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RKP-13SHF2 | ◎ | 1 | 10物質対応 | 8.5 | 121.6 | 25.4 | B2アルマイト | アルミ | RKU-13□□A RKU2-13□□ | - | - | 1,600 | - |
| RKP-15SHF2 | ◎ | 1 | 10物質対応 | 8.5 | 138 | 25.4 | B2アルマイト | アルミ | RKU-15□□A RKU2-15□□ | - | - | 1,600 | - |
| RKP-20SHF2 | ◎ | 1 | 10物質対応 | 8.5 | 188 | 25.4 | B2アルマイト | アルミ | RKU-20□□A RKU2-20□□ | - | - | 1,790 | - |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
