シャーシ RKP シリーズ

●サブラックRKU2シリーズ用のアクセサリーです。
●各種電子部品の据付けに用います。本シャーシは平板形状ですので穴あけ加工が容易にできます。
●通電性をたもたせる為に、りん酸アルミ処理をほどこしています。
●RKU2シリーズの前後のWフレーム上にのせ、Wフレームにあけてある無数の穴を用いて上からM3ネジとM3ナットで締結します。

主要材質アルミ
色・
外装処理		生地
各種資料カタログ PDFファイルをダウンロード

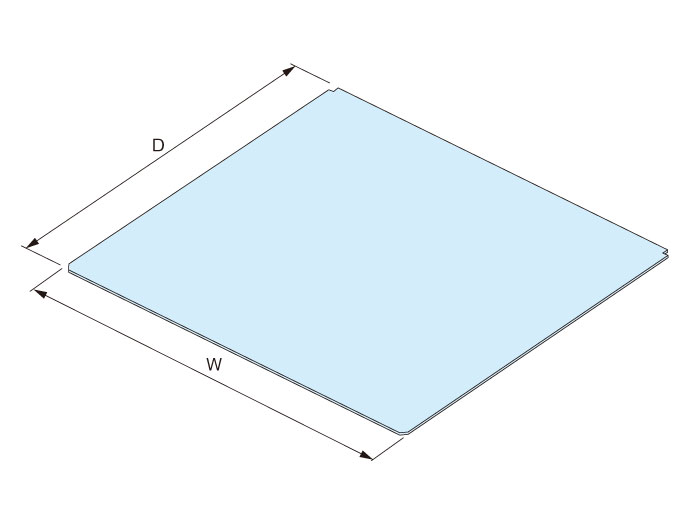

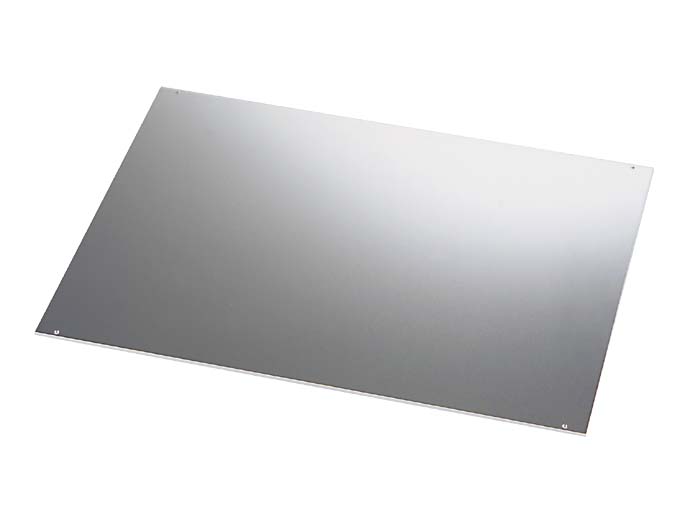

  • 写真はシリーズの代表例になります。
  • 取付例
写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位
(1ｾｯﾄ)		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		色
外装処理		主要
材質		適合製品型番仕
様		質量
(kg)		標準価格
(税抜)		図面ファイル購入
RKP-25SHP ◎110物質対応400204.83アルミ生地アルミRKU2-□□25-0.663,780-
RKP-30SHP ◎110物質対応400249.23アルミ生地アルミRKU2-□□30-0.813,780-
RKP-35SHP ◎110物質対応4003003アルミ生地アルミRKU-□□35A RKU2-□□35 RMU-□□35-0.974,030-
RKP-40SHP ◎110物質対応400350.83アルミ生地アルミRKU2-□□40-1.145,140-
RKP-45SHP ◎110物質対応400401.63アルミ生地アルミRKU-□□45A RKU2-□□45 RMU-□□45-1.35,560-
