フロントパネルC RKP シリーズ
●サブラックRKU2シリーズ用のアクセサリーです。
●操作部品Ⅰ/O用コネクタ等を取り付けていただける左右開閉型フロントパネルです。
●本パネルはアクセサリーのヒンジRKP-10AHGと併用します。
●平板形状ですので穴あけ加工が容易におこなえます。
●サブラックRKUシリーズのリヤ部に使うこともできます。
●ヒンジについては、ステーター側のピンがタテ向けになるようWフレームに取り付けます。
●右開き、左開きの選択はステーターを左右どちらに取り付けるかにより決まります。
| 主要材質 | アルミ |
|---|---|
| 色・ 外装処理 | B2アルマイト |
| 備考 | ヒンジRKP-10AHGが必要 |
| 各種資料 | カタログ  |

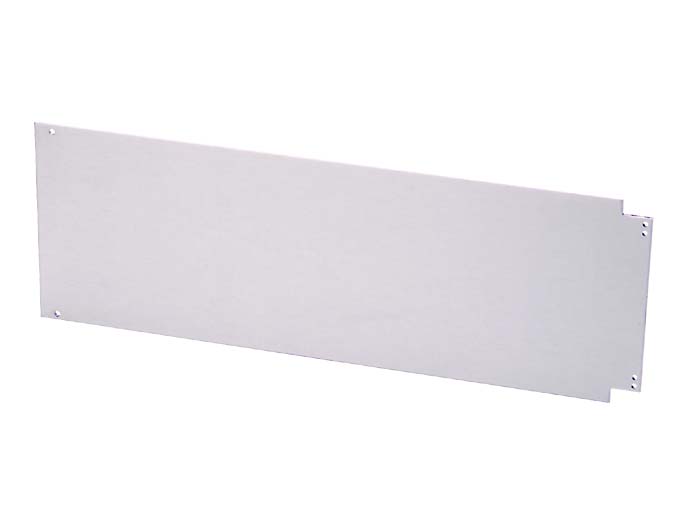

写真はシリーズの代表例になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 色 外装処理 | 主要 材質 | 適合製品型番 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RKP-10CFPN | ◎ | 1 | 10物質対応 | 405.8 | 88 | 3 | B2アルマイト | アルミ | RKU-10□□A RKU2-10□□ RMU-10□□ | - | 0.29 | 2,030 | 図面1  |
| RKP-13CFPN | ◎ | 1 | 10物質対応 | 405.8 | 121.6 | 3 | B2アルマイト | アルミ | RKU-13□□A RKU2-13□□ RMU-13□□ | - | 0.4 | 2,380 | 図面1 |
| RKP-15CFPN | ◎ | 1 | 10物質対応 | 405.8 | 138 | 3 | B2アルマイト | アルミ | RKU-15□□A RKU2-15□□ RMU-15□□ | - | 0.45 | 2,550 | 図面1 |
| RKP-17CFPN | ◎ | 1 | 10物質対応 | 405.8 | 166 | 3 | B2アルマイト | アルミ | RKU-17□□A RKU2-17□□ RMU-17□□ | - | 0.54 | 2,900 | 図面1 |
| RKP-20CFPN | ◎ | 1 | 10物質対応 | 405.8 | 188 | 3 | B2アルマイト | アルミ | RKU-20□□A RKU2-20□□ RMU-20□□ | - | 0.61 | 3,220 | 図面1 |
| RKP-22CFPN | ◎ | 1 | 10物質対応 | 405.8 | 210.5 | 3 | B2アルマイト | アルミ | RKU-22□□A RKU2-22□□ RMU-22□□ | - | 0.69 | 3,520 | 図面1 |
| RKP-25CFPN | ◎ | 1 | 10物質対応 | 405.8 | 238 | 3 | B2アルマイト | アルミ | RKU-25□□A RKU2-25□□ RMU-25□□ | - | 0.78 | 3,780 | 図面1 |
| RKP-30CFPN | ◎ | 1 | 10物質対応 | 405.8 | 288 | 3 | B2アルマイト | アルミ | RKU-30□□A RKU2-30□□ RMU-30□□ | - | 0.94 | 4,650 | 図面1 |
| RKP-35CFPN | ◎ | 1 | 10物質対応 | 405.8 | 338 | 3 | B2アルマイト | アルミ | RKU-35□□A RKU2-35□□ RMU-35□□ | - | 1.1 | 5,740 | 図面1 |
| RKP-40CFPN | ◎ | 1 | 10物質対応 | 405.8 | 388 | 3 | B2アルマイト | アルミ | RKU-40□□A RKU2-40□□ RMU-40□□ | - | 1.27 | 7,050 | 図面1 |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
