ボーダーDフレーム RKP シリーズ
●サブラックRKU2シリーズ用のアクセサリーです。

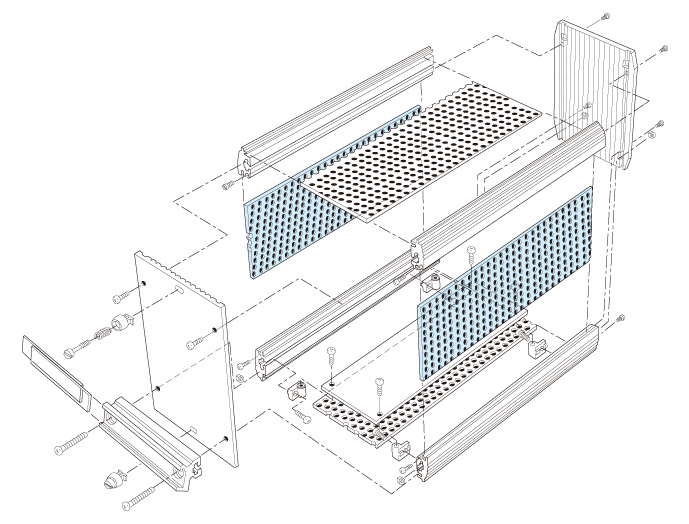

●サブラックRKU2シリーズの内部を幾つかのブロックに仕切ったり、PCBを応用例のように収納したい場合に用いるフレームです。
●M3六角ナットを挿入できる溝が左右2箇所にあり、サブHフレームその他を任意の位置で締結することができます。
●シールド板を取り付けることにより、ブロック間にシールド効果をもたらすこともできます。
●本フレームは、本体の上下のWフレームにあけてある穴を用いて取り付けます。
●サブラックの奥行に合わせて5種類用意されています。
| 主要材質 | アルミ |
|---|---|
| 色・ 外装処理 | B2アルマイト |
| 各種資料 | カタログ  |
写真はシリーズの代表例になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 色 外装処理 | 主要 材質 | 適合製品型番 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RKP-25BDF | ◎ | 1 | 10物質対応 | 6 | 26.5 | 204.8 | B2アルマイト | アルミ | RKU2-□□25 | - | 0.052 | 660 | - |
| RKP-30BDF | ◎ | 1 | 10物質対応 | 6 | 26.5 | 249.2 | B2アルマイト | アルミ | RKU2-□□30 | - | 0.063 | 680 | - |
| RKP-35BDF | ◎ | 1 | 10物質対応 | 6 | 26.5 | 300 | B2アルマイト | アルミ | RKU2-□□35 | - | 0.076 | 700 | - |
| RKP-40BDF | ◎ | 1 | 10物質対応 | 6 | 26.5 | 350.8 | B2アルマイト | アルミ | RKU2-□□40 | - | 0.088 | 740 | - |
| RKP-45BDF | ◎ | 1 | 10物質対応 | 6 | 26.5 | 401.6 | B2アルマイト | アルミ | RKU2-□□45 | - | 0.101 | 800 | - |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
