コネクタフレームE RKP シリーズ
●サブラックRKU2シリーズ用のアクセサリーです。
●エッジボードコネクタなどを取り付けるフレームです。

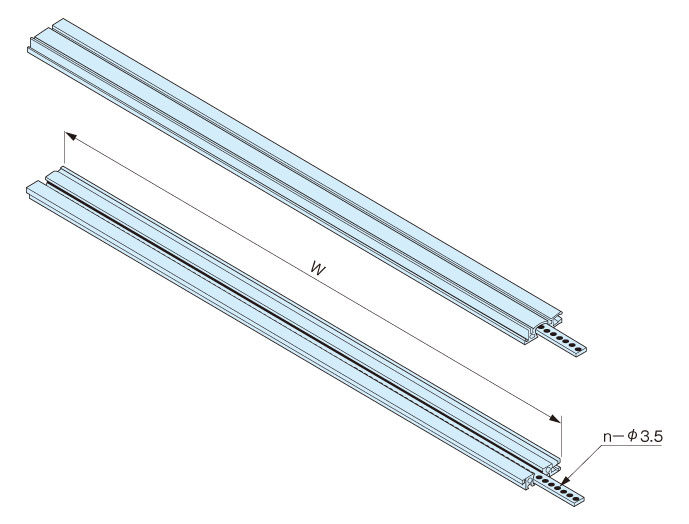

●6.35mm（1/4インチ）ピッチでφ3.2穴加工されています。
●エッジボードコネクタのように、コネクタの取り付け位置とカードガイドのセンターとが一致しているものに使用します。
●本フレームをサブラックに組込む際に直接取り付ける相手はサブHフレームです。
●コネクタフレームFを取り付ける場合は、サブラック後面部から見て、刻印「TOP」のある方を上に、「BOTTOM」のある方を下に、刻印文字が見えるように取り付けます。
| 主要材質 | アルミ |
|---|---|
| 色・ 外装処理 | B2アルマイト |
| 各種資料 | カタログ  |

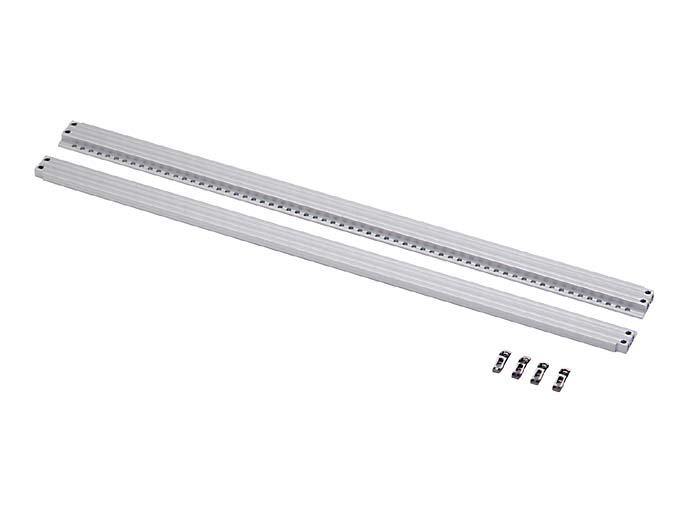

写真はシリーズの代表例になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 色 外装処理 | 主要 材質 | 適合製品シリーズ名 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RKP-43CWFE | ◎ | 1式 | 10物質対応 | 416.3 | 23 | 7 | B2アルマイト | アルミ | RKU2 | - | - | 3,630 | - |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
