SHF用ブラケット RKP シリーズ
●サブラックRKU2シリーズ用のアクセサリーです。

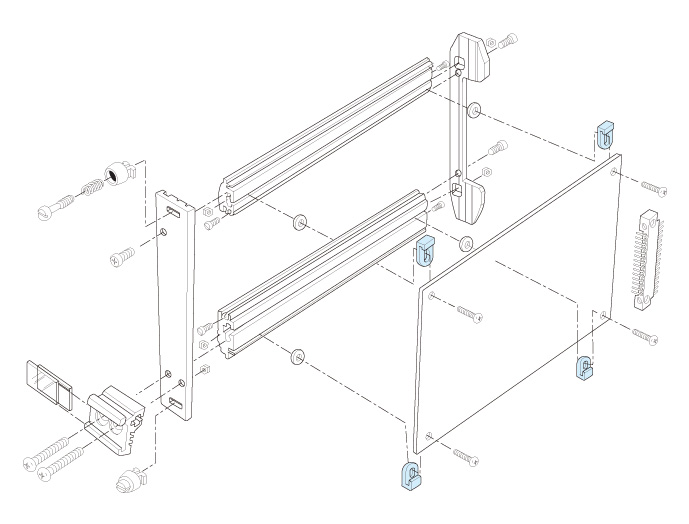

●サブラックに適合寸法外のPCBを格納したり、極端な寸法のコネクタを取り付けたりする場合には、サブHフレームを用いてガイドフレームやコネクタフレームを上下調整します。このような場合のガイドフレームやコネクタフレームをサブHフレームに取り付ける為の部品です。
●ガイドフレームC又はコネクタフレームGの両サイドにM4なべネジにて締結します。
●本ブラケットをサブラックに組込む際に直接取り付ける相手はアクセサリーのサブHフレーム、サブWフレーム又はボーダーDフレームとなります。
| 主要材質 | 亜鉛・ステンレススチール |
|---|---|
| 各種資料 | カタログ  |

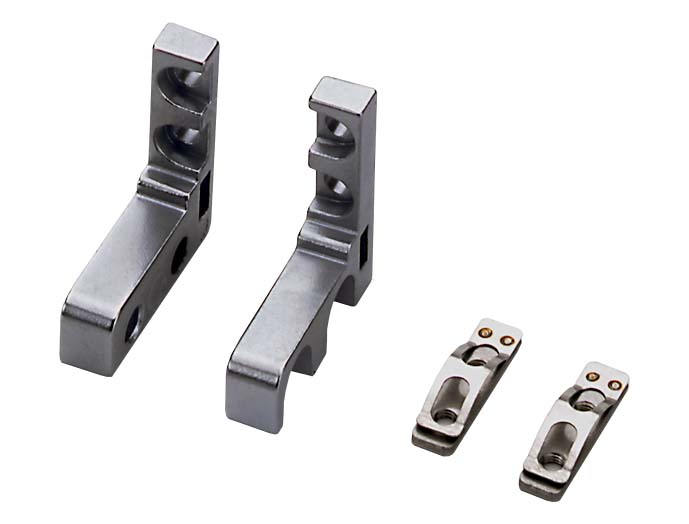

写真はシリーズの代表例になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 色 外装処理 | 主要 材質 | 適合製品シリーズ名 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RKP-34BTA | ◎ | 1式 | 10物質対応 | 6.7 | 30 | 28.7 | サテライト処理 | 亜鉛ダイキャスト･ステンレススチール | RKU2 | - | - | 1,080 | - |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
