摂津金属工業株式会社
19インチラック・ケース・トランク・サブラックなど、「ハコ」づくり一筋の専門メーカー

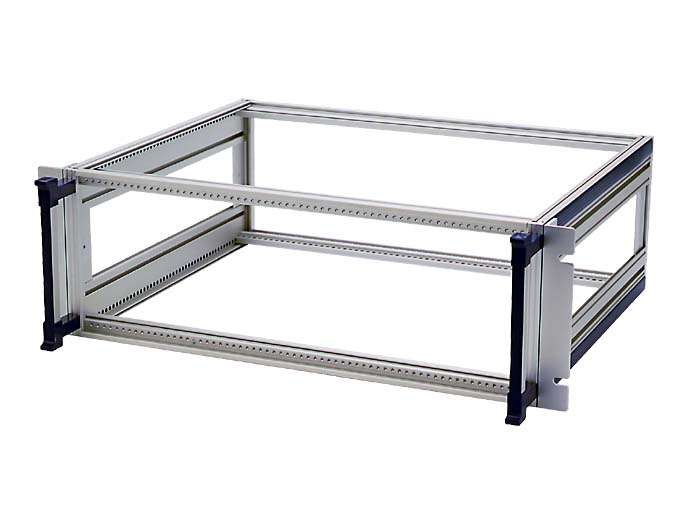

サブラック RKU シリーズ

19インチラック搭載可能な汎用のサブラック

●19インチサブラックでJIS-C-6010-2、EIA-310-Dいずれかの規格に準拠し、ご要望規格のサブラックを本シリーズから選んでいただくことができます。
●構成部品にアルミニウム押出形材を用い、フレームだけの構造体を標準としています。
●カードラックの機能面も充実しており、本シリーズは同じサイズのPCBのみならず、サイズちがいのPCBを同時に、収納する機能も持ち、PCBの収納方向も多面的に選択することができます。
●RKUシリーズへの取り付けに必要なカードガイド、エッジボードコネクタ、各種フレームなどの内部構成部品はもとより、トップカバー、フロントパネル、サイドプレート、リヤパネル、ボトムカバー、シャーシなどは別途お求めいただけるようになっています。
●こまかい点にいたるまでアクセサリー又はアクセサリーとして取り揃えられた総合的なシステムですので、ご使用なさる側のご要望に対応できる構造にもっていくことができます。
●本サブラックはアクセサリーのカバー部品を併用することにより、デスクトップとしてお使いいただくこともでき、その場合にはケース左右のラックマウントアングルを用いる必要がありません。
●本製品は組み立て式のキットでの販売になります。組み立てにはプラスドライバー等の一般的な工具が必要になります。

類似製品名：パネルシャーシ、ユニットシャーシ

主要材質アルミ
色・
外装処理		B2アルマイト
規格JIS規格　EIA規格
組立仕様組立てキット
各種資料カタログ PDFファイルをダウンロード組立案内書 PDFファイルをダウンロード




  • 写真はシリーズの代表例になります。
  • 組立例
  • 組立例
  • 実装例
写真はシリーズの代表例になります。
専用アクセサリー

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		19インチ
規格		色
外装処理		主要
材質		仕
様		質量
(kg)		標準価格
(税抜)		図面ファイル
RKU-1035A ◯110物質対応481.499348.2JISB2アルマイトアルミ高さ2J1.323,400図面1    図面2
RKU-1045A ◯110物質対応481.499449.8JISB2アルマイトアルミ高さ2J1.523,800図面1    図面2
RKU-1335A ◯110物質対応481.4132.6348.2EIAB2アルマイトアルミ高さ3U1.323,800図面1    図面2
RKU-1345A ◯110物質対応481.4132.6449.8EIAB2アルマイトアルミ高さ3U1.524,400図面1    図面2
RKU-1535A ◯110物質対応481.4149348.2JISB2アルマイトアルミ高さ3J1.423,700図面1    図面2
RKU-1545A ◯110物質対応481.4149449.8JISB2アルマイトアルミ高さ3J1.624,200図面1    図面2
RKU-1735A ◯110物質対応481.4177348.2EIAB2アルマイトアルミ高さ4U1.424,200図面1    図面2
RKU-1745A ◯110物質対応481.4177449.8EIAB2アルマイトアルミ高さ4U1.624,700図面1    図面2
RKU-2035A ◯110物質対応481.4199348.2JISB2アルマイトアルミ高さ4J1.424,000図面1    図面2
RKU-2045A ◯110物質対応481.4199449.8JISB2アルマイトアルミ高さ4J1.624,500図面1    図面2
RKU-2235A ◯110物質対応481.4221.5348.2EIAB2アルマイトアルミ高さ5U1.524,400図面1    図面2
RKU-2245A ◯110物質対応481.4221.5449.8EIAB2アルマイトアルミ高さ5U1.725,100図面1    図面2
RKU-2535A ◯110物質対応481.4249348.2JISB2アルマイトアルミ高さ5J1.624,300図面1    図面2
RKU-2545A ◯110物質対応481.4249449.8JISB2アルマイトアルミ高さ5J1.724,900図面1    図面2
RKU-3035A ◯110物質対応481.4299348.2JISB2アルマイトアルミ高さ6J1.624,600図面1    図面2
RKU-3045A ◯110物質対応481.4299449.8JISB2アルマイトアルミ高さ6J1.825,100図面1    図面2
RKU-3535A ◯110物質対応481.4349348.2JISB2アルマイトアルミ高さ7J1.725,100図面1    図面2
RKU-3545A ◯110物質対応481.4349449.8JISB2アルマイトアルミ高さ7J1.925,500図面1    図面2
RKU-4035A ◯110物質対応481.4399348.2JISB2アルマイトアルミ高さ8J1.825,400図面1    図面2
RKU-4045A ◯110物質対応481.4399449.8JISB2アルマイトアルミ高さ8J226,000図面1    図面2
