モテック VAA シリーズ

ネジを用いないスナップイン構造。モダンでファッショナブルなデザイン

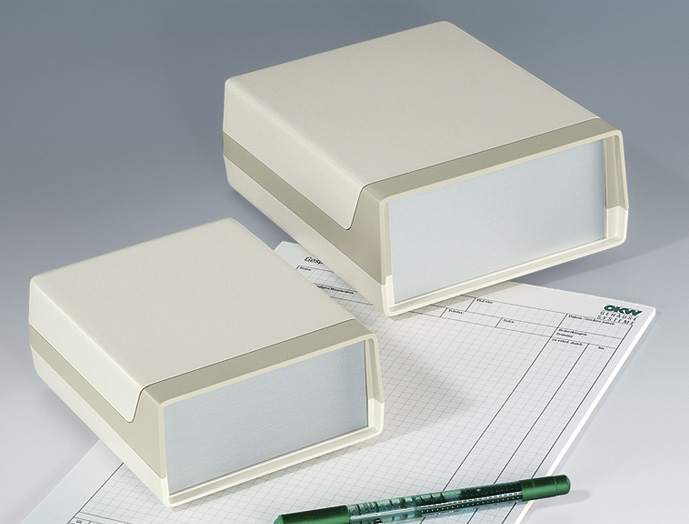

●モテックは、卓上型の電子機器用のプラスチックケースです。
●使いやすいサイズをラインナップしています。
●前面がスロープパネルの機種は、斜面が読み取りや操作を快適にし、ユニークな卓上型ケースとして提案いただけます。
●上下カバーはビスが不要な嵌め込み構造で、組立てに要する時間とコストを節約できます。
●上下カバーのロックは、側面から小型のマイナスドライバーで解除できます。
●モダンでファッショナブルなデザインです。
●内部の溝は、基板の垂直実装や仕切り板をはめ込むのに利用できます。
●スロープパネル(傾斜パネル)は、使い易い操作面として利用できます。
●スロープパネルの凹型の操作面は、メンブレンシートを保護します。
●透明のゴム足(粘着式)は、卓上におけるケースの滑り止めに役立ちます。
●計測・制御のフィードバック用、周辺機器・インタフェース・スイッチボックス・モデム医療・研究分野等に幅広く使用できます。

主要材質ABS・アルミ
色・
外装処理
オフホワイト・アルマイト
3D PDF図面ファイルの図面2は、3DPDFとなります。
各種資料カタログ PDFファイルをダウンロード加工ご案内 PDFファイルをダウンロードサンプルご依頼方法 PDFファイルをダウンロード

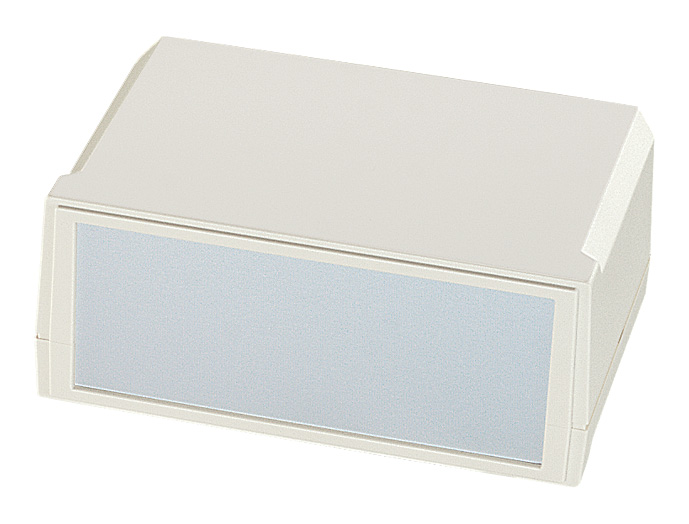

写真はシリーズの代表例になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
VAA-1040AV-WM1 [A]1 10物質対応15540105オフホワイト・アルマイトABS・アルミ-0.1552,350図面1    図面2
VAA-1065AV-WM1 [A]1 10物質対応15565105オフホワイト・アルマイトABS・アルミ-0.1872,790図面1    図面2
VAA-1090AV-WM1 [A]1 10物質対応15590105オフホワイト・アルマイトABS・アルミ-0.2193,030図面1    図面2
VAA-1450AV-WM1 [A]1 10物質対応20550140オフホワイト・アルマイトABS・アルミ-0.2623,920図面1    図面2
VAA-1475AV-WM1 [A]1 10物質対応20575140オフホワイト・アルマイトABS・アルミ-0.3064,620図面1    図面2
VAA-14A0AV-WM1 [A]1 10物質対応205100140オフホワイト・アルマイトABS・アルミ-0.3475,070図面1    図面2
VAA-1660AV-WM1 [A]1 10物質対応23560165オフホワイト・アルマイトABS・アルミ-0.3675,670図面1    図面2
VAA-1685AV-WM1 [A]1 10物質対応23585165オフホワイト・アルマイトABS・アルミ-0.4146,670図面1    図面2
VAA-16B0AV-WM1 [A]1 10物質対応235110165オフホワイト・アルマイトABS・アルミ-0.4627,070図面1    図面2
VAA-1065PS-WM1 [A]1 10物質対応15565105オフホワイト・アルマイトABS・アルミスロープタイプ0.2334,010図面1    図面2
VAA-1475PS-WM1 [A]1 10物質対応20575140オフホワイト・アルマイトABS・アルミスロープタイプ0.386,670図面1    図面2
VAA-1685PS-WM1 [A]1 10物質対応23585165オフホワイト・アルマイトABS・アルミスロープタイプ0.5169,470図面1    図面2
VAA-21B0PS-WM1 [A]1 10物質対応235110165オフホワイト・アルマイトABS・アルミスロープタイプ0.5910,260図面1    図面2
