シェルタイプケース GL シリーズ

多くの種類と豊富なサイズから選択できるシンプルで標準的なケース

●シンプルで基本的なシェルタイプの電子機器用プラスチックケースです。
●凹凸かみ合わせ式の構造が、丈夫でタイトな勘合部を実現しました。

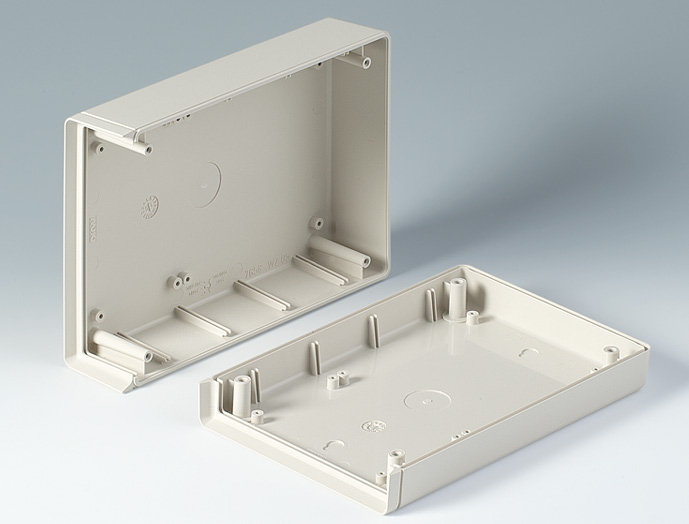

●内部には、垂直に基板を実装するための溝があります。
●基板取付用のボスは上下カバーに設けられています。
●オプションのシーリングキットを使用することにより、保護等級IP65に適合します。

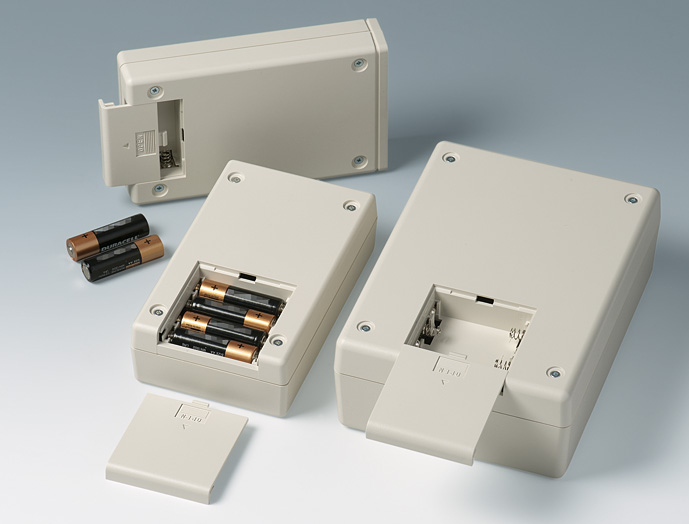

●同形機種に、電池ボックス付きのGMシリーズがあります。
●計測・制御・医療・研究用の、周辺機器としてインタフェース、スイッチボックス、モデムに幅広く使用できます。

主要材質ABS
色・
外装処理
オフホワイト
3D PDF図面ファイルの図面2は、3DPDFとなります。
各種資料カタログ PDFファイルをダウンロード加工ご案内 PDFファイルをダウンロード

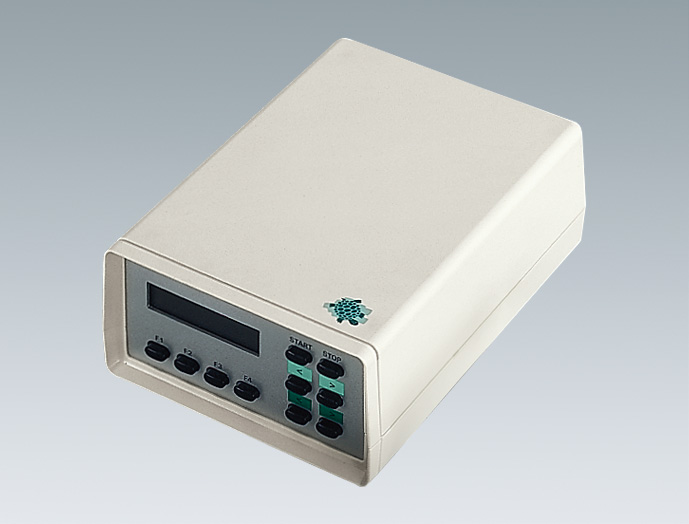

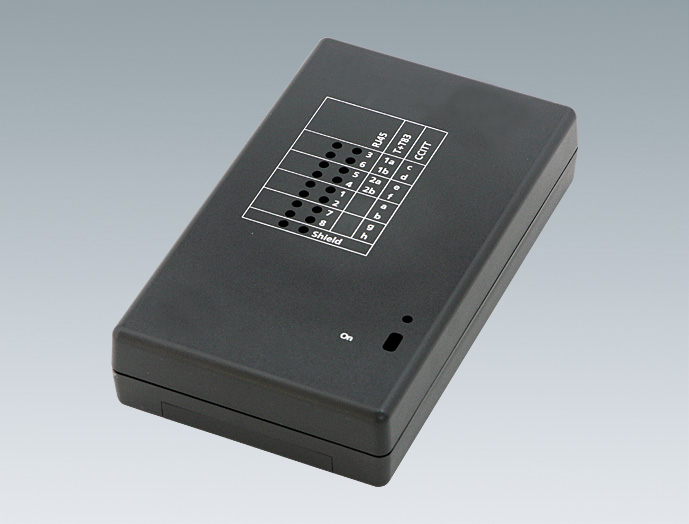

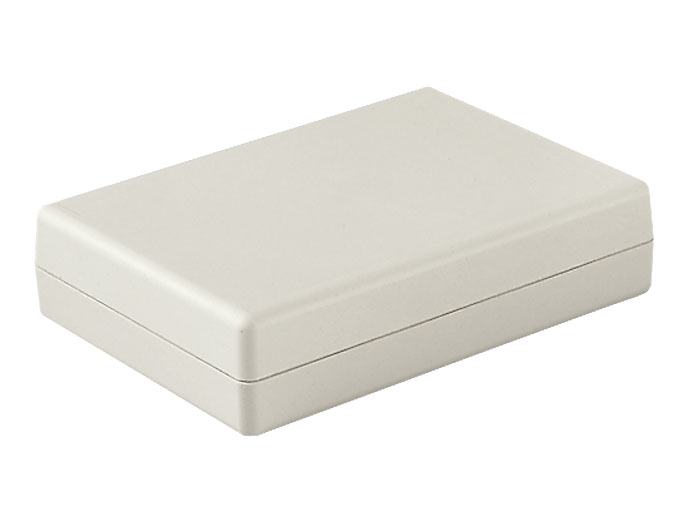

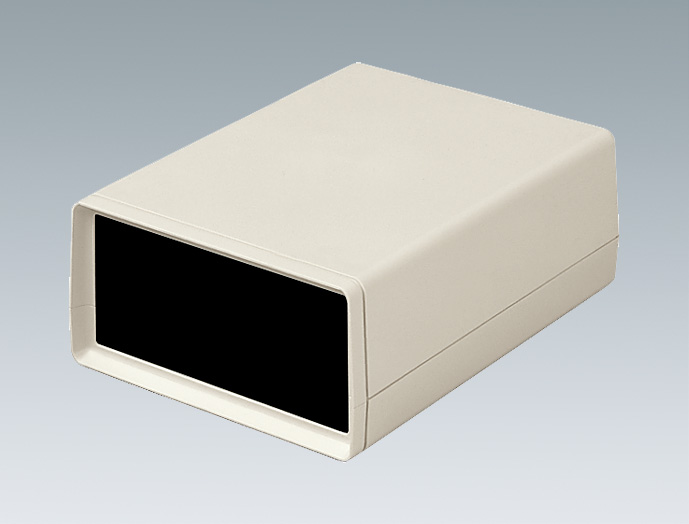

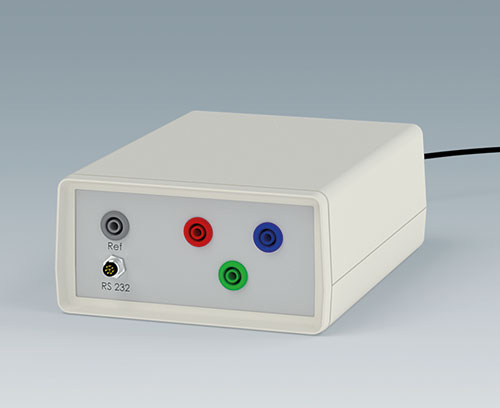

写真はシリーズの代表例になります。
専用アクセサリー

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
GL-04-WM1 110物質対応452285オフホワイトABSIP65※要オプション0.0322,350図面1    図面2
GL-06-WM1 110物質対応4533.585オフホワイトABSIP65※要オプション0.042,440図面1    図面2
GL-08-WM1 110物質対応454585オフホワイトABSIP65※要オプション0.0492,470図面1    図面2
GL-10-WM1 110物質対応7233.4114オフホワイトABSIP65※要オプション0.0872,810図面1    図面2
GL-20-WM1 110物質対応7245.4114オフホワイトABSIP65※要オプション0.1033,280図面1    図面2
GL-30-WM1 110物質対応7257.4114オフホワイトABSIP65※要オプション0.1073,370図面1    図面2
GL-40-WM1 110物質対応9533.4158オフホワイトABSIP65※要オプション0.1393,510図面1    図面2
GL-50-WM1 110物質対応9545.4158オフホワイトABSIP65※要オプション0.1533,760図面1    図面2
GL-60-WM1 110物質対応9557.4158オフホワイトABSIP65※要オプション0.1723,970図面1    図面2
GL-70-WM1 110物質対応13845.8190オフホワイトABSIP65※要オプション0.2544,450図面1    図面2
GL-80-WM1 110物質対応13868.8190オフホワイトABSIP65※要オプション0.3154,950図面1    図面2
GL-90-WM1 110物質対応13891.8190オフホワイトABSIP65※要オプション0.375,380図面1    図面2
