フラットパックケース GF シリーズ

長年使用され続けている 標準的な電子機器用ケース

●長年使用され続けている標準的な電子機器用プラスチックケースです。
●ケース上面は、アルミパネルを使用しているので、穴加工が容易です。
●アルミパネルは、取り付けにビスが不要なはめ込み構造です。

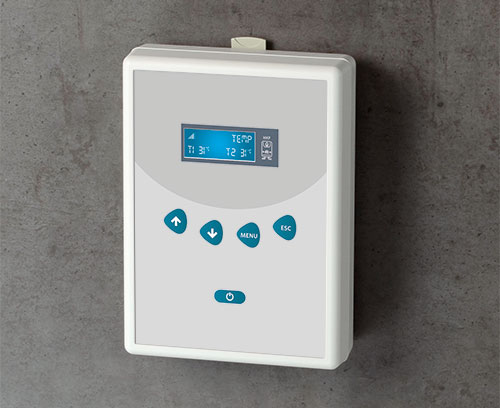

●壁面にマウントした下カバーに、ケース側面から上カバーをビス止めできます。(上カバーに穴加工が必要です。)

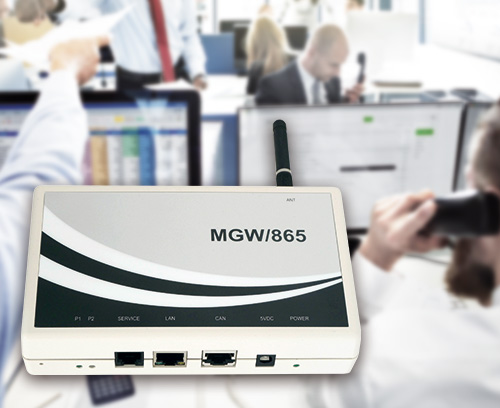

●モニタ装置としてチェック用や、信号発生装置、制御システム、医療用や研究用、コンピュータ周辺機器等に幅広く使用できます。

主要材質ABS・アルミ
色・
外装処理
上カバー:オフホワイト 下カバー:ぺブルグレイ パネル:B2アルマイト
3D PDF図面ファイルの図面2は、3DPDFとなります。
各種資料カタログ PDFファイルをダウンロード加工ご案内 PDFファイルをダウンロード

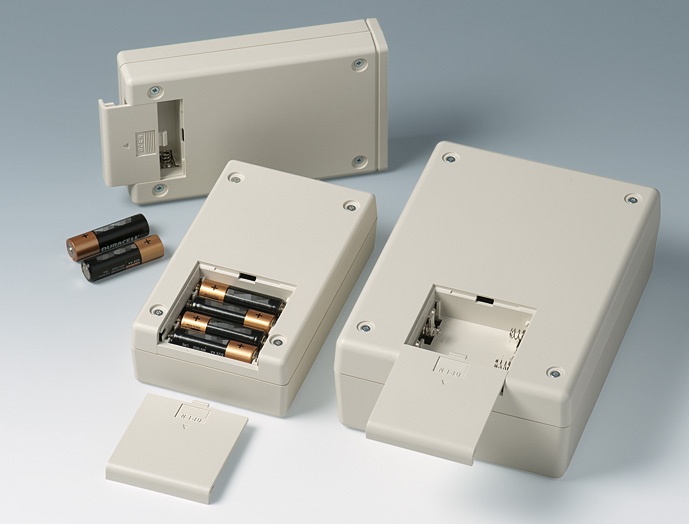

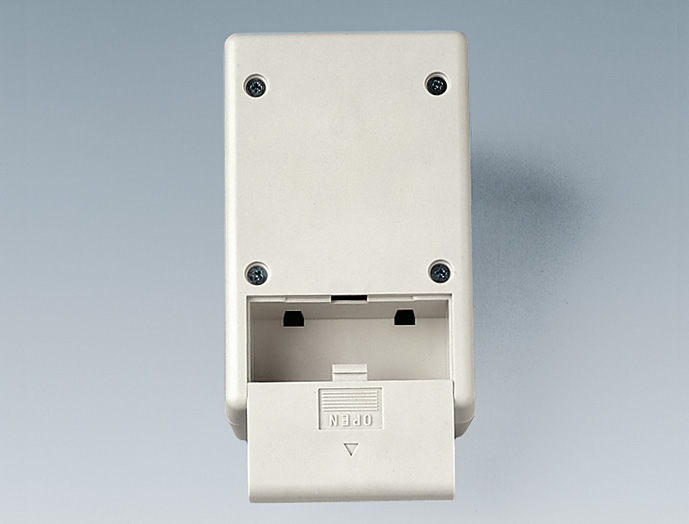

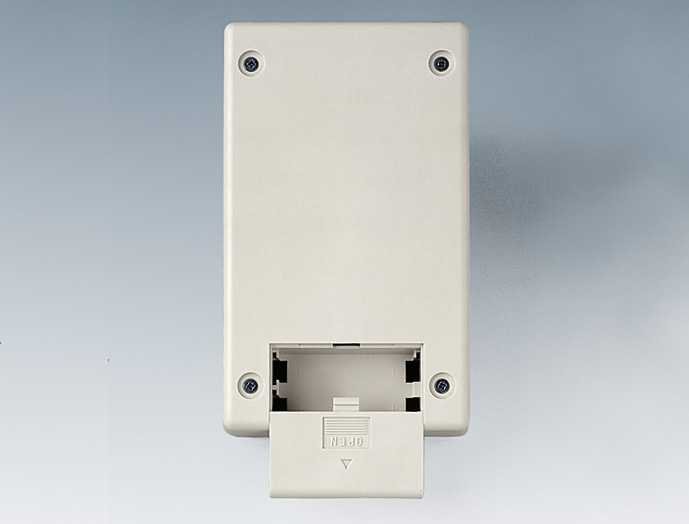

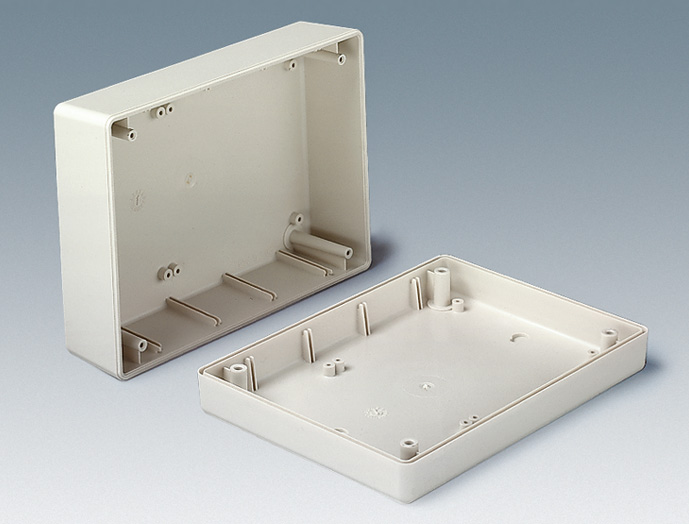

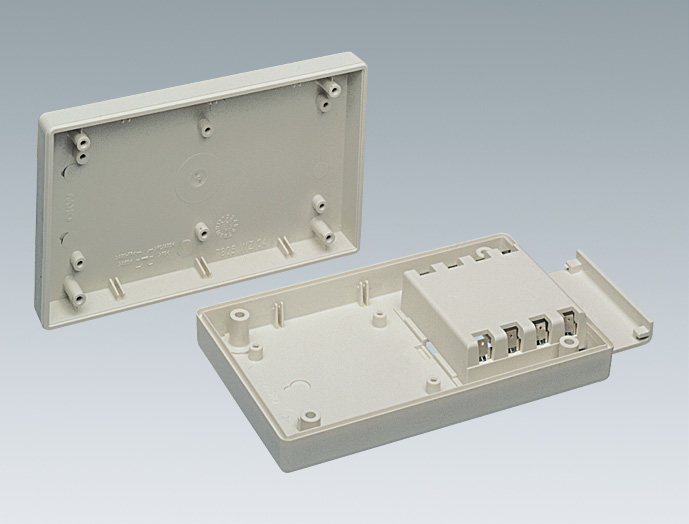

写真はシリーズの代表例になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
GF-10-WP1 [A]1 10物質対応6540.2120オフホワイト・ぺブルグレイ・B2アルマイトABS・アルミ-0.082,970図面1    図面2
GF-20-WP1 [A]1 10物質対応8545150オフホワイト・ぺブルグレイ・B2アルマイトABS・アルミ-0.1464,730図面1    図面2
GF-30-WP1 [A]1 10物質対応12570210オフホワイト・ぺブルグレイ・B2アルマイトABS・アルミ-0.3666,250図面1    図面2
