ガイドマウントフレーム SSO シリーズ

●ネットワークラックSNRシリーズの構成部品と同じガイドマウントフレームです。
●短いサポートアングルを取り付ける場合等に用います。
●四角穴にケージナットを取り付けることでサポートアングル（L型レール）等が取り付けできます。

類似製品名：マウントアングル

主要材質スチール
色・
外装処理		ホワイトグレイ／ブラック
各種資料カタログ PDFファイルをダウンロード

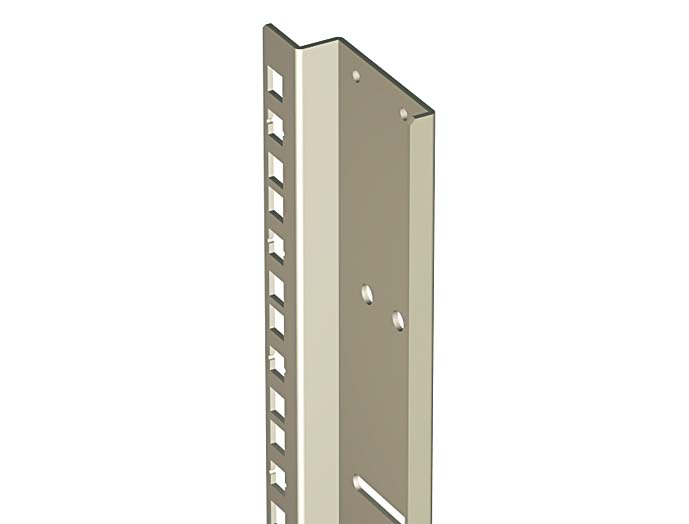

写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		色
外装処理		主要
材質		適合製品シリーズ名仕
様		質量
(kg)		標準価格
(税抜)		図面ファイル
SSO-19UGF-BK ◯210物質対応1787082ブラックスチールSNR2･SSR2(H1000)19U2.615,040図面1
SSO-19UGF-WG ◯210物質対応1787082ホワイトグレイスチールSNR2･SSR2(H1000)19U2.615,040図面1
SSO-25UGF-BK ◯210物質対応17112082ブラックスチールSNR2･SSR2(H1250)25U3.316,700図面1
SSO-25UGF-WG ◯210物質対応17112082ホワイトグレイスチールSNR2･SSR2(H1250)25U3.316,700図面1
SSO-30UGF-BK ◯210物質対応17137082ブラックスチールSNR2･SSR2(H1500) 30U4.217,100図面1
SSO-30UGF-WG ◯210物質対応17137082ホワイトグレイスチールSNR2･SSR2(H1500) 30U4.217,100図面1
SSO-37UGF-BK ◯210物質対応17167082ブラックスチールSNR2･SSR2(H1800)37U4.917,900図面1
SSO-37UGF-WG ◯210物質対応17167082ホワイトグレイスチールSNR2･SSR2(H1800)37U4.917,900図面1
SSO-42UGF-BK ◯210物質対応17187082ブラックスチールSNR2･SSR2(H2000) RSR(H2000)42U5.519,400図面1
SSO-42UGF-WG ◯210物質対応17187082ホワイトグレイスチールSNR2･SSR2(H2000) RSR(H2000)42U5.519,400図面1
SSO-44UGF-BK ◯210物質対応17197082ブラックスチールRSR(H2100)44U5.821,200図面1
SSO-44UGF-WG ◯210物質対応17197082ホワイトグレイスチールRSR(H2100)44U5.821,200図面1
SSO-46UGF-BK ◯210物質対応17207082ブラックスチールSNR2･SSR2(H2200) RSR(H2200)46U6.122,900図面1
SSO-46UGF-WG ◯210物質対応17207082ホワイトグレイスチールSNR2･SSR2(H2200) RSR(H2200)46U6.122,900図面1
