サポートアングル(L型レール) RKO-SA-WHF シリーズ

●19インチパネルマウントだけでは安全に実装できない機器を支える金具です。
●機器全体の重量を平均的に支えることができます。
●別売の収納棚を取り付けて運用することができます。
●JIS規格のキャビネットラックRKCシリーズ等に対して4箇所ねじ止めできる高さ寸法になっています。

主要材質スチール
色・
外装処理
ブラック
搭載可能質量45kg/2本
各種資料カタログ PDFファイルをダウンロード

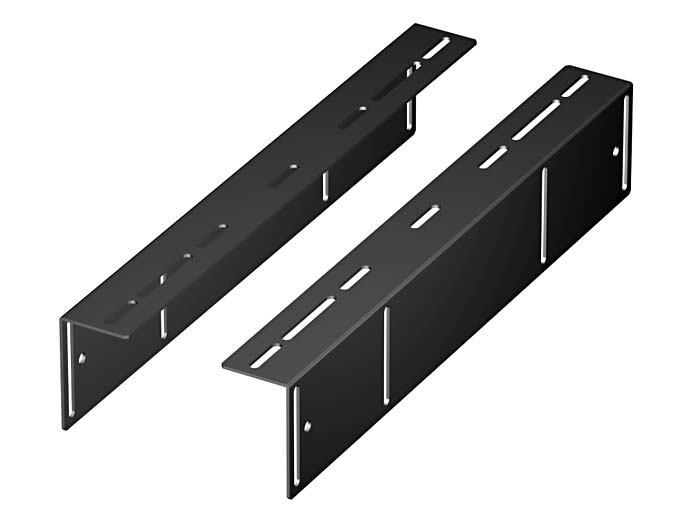

写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
RKO-350SA-WHF 1式10物質対応44.475300ブラックスチール後継:RKO-350SA-WF21.23,600図面1
RKO-450SA-WHF 1式10物質対応44.475400ブラックスチール後継:RKO-450SA-WF21.44,090図面1
RKO-530SA-WHF -1式10物質対応44.475480ブラックスチール後継:RKO-530SA-WF21.84,620図面1
RKO-630SA-WHF -1式6物質対応44.475580ブラックスチール後継:RKO-630SA-WF22.25,150図面1
RKO-710SA-WHF 1式10物質対応44.475660ブラックスチール後継:RKO-710SA-WF22.45,660図面1
RKO-810SA-WHF 1式10物質対応44.475760ブラックスチール後継:RKO-810SA-WF22.86,190図面1
