サポートアングル(L型レール) FDO-SA3 シリーズ

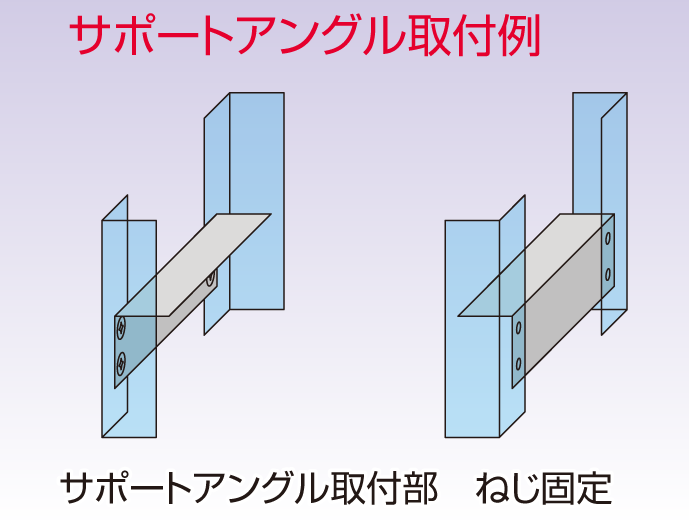

●19インチパネルマウントだけでは安全に実装できない機器を支える金具です。
●19インチ機器を平均的に支えることができます。
●1U(44.45mm)に収まる寸法に設計されています。
●別売の収納棚を取り付けて運用することができます。

主要材質スチール
色・
外装処理
ブラック/ホワイトグレイ
搭載可能質量50kg/2本
各種資料カタログ PDFファイルをダウンロード


写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
FDO-450SA3 1式10物質対応7044.4320ブラックスチールDPR2(D550.4) FDC(D450) NFC・NGC(D600) NFR2 SKR SOR(D600) SNR2・SSR2・SSRG(D600) WPR-1.14,710図面1
FDO-550SA3 1式10物質対応7044.4420ブラックスチールFDC(D550) DPR(D700) NOR(D700) SNR2・SSR2・SSR2(D700)-1.55,350図面1
FDO-650SA3 1式10物質対応7044.4520ブラックスチールDPR2(D750.4) FDC・FDD・FDDC・FDLC(D650) RGC(W700) SOR(D800) SNR2・SSR2・SSR2(D800)-1.86,040図面1
FDO-750SA3 1式10物質対応7044.4620ブラックスチールDPR(D900) DPR2(D950.4) FDC・FDLC(D750) FGC FSP NFC・NGC(D900以上) NBSD NBSP NBY2 NER NOR(D900) RKCS RSR SCR SOR(D1000) SNR2・SSR2・SSRG(D900以上) SSRH SSRW WPRG WPRS-2.27,170図面1
FDO-850SA3 1式10物質対応7044.4720ブラックスチールFDC・FDLC(D850)-2.57,990図面1
FDO-550SA3WG 1式10物質対応7044.4420ホワイトグレイスチールFDC(D550) DPR(D700) NOR(D700) SNR2・SSR2・SSR2(D700)-1.54,010図面1
FDO-650SA3WG 1式10物質対応7044.4520ホワイトグレイスチールDPR2(D750.4) FDC・FDD・FDDC・FDLC(D650) RGC(W700) SNR2・SSR2・SSR2(D800)-1.84,530図面1
FDO-850SA3WG 1式10物質対応7044.4720ホワイトグレイスチールFDC・FDLC(D850)-2.56,000図面1
