スライドレール C-307 シリーズ

●重量物用三段引きのスライドレールです。
●C-305シリーズの定格荷重をさらに大きくした強化型のスライドレールです。
●所定トラベルでロックがかかるフロントディスコネクトロック機構をそなえ、ロックを解除すると抜いたり、しまいこんだりすることができます。
●スライドレールを取り付けるねじ類については、スライドレールブラケット側に一緒にセットされています。
●19インチラックへ取り付けるには別売のスライドレールブラケットが必要です。

主要材質スチール
色・
外装処理
亜鉛めっき
各種資料カタログ PDFファイルをダウンロード

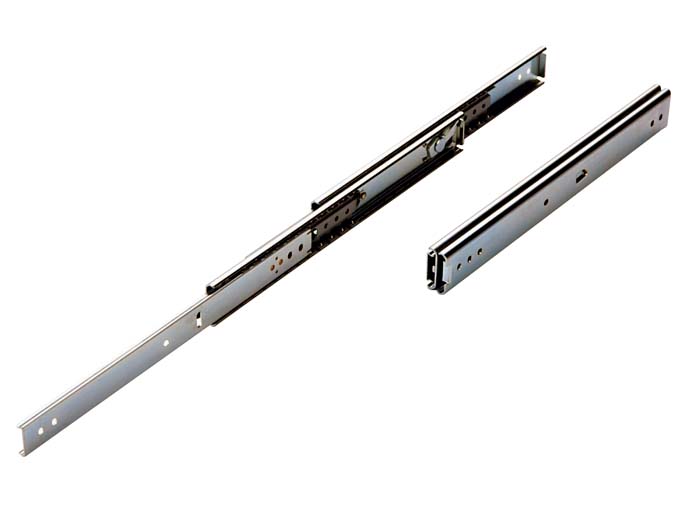

写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
C-307-12 26物質対応19.135.3304.8亜鉛めっきスチール-1.22OPEN PRICE図面1
C-307-14 26物質対応19.135.3355.6亜鉛めっきスチール-1.4OPEN PRICE図面1
C-307-16 26物質対応19.135.3406.4亜鉛めっきスチール-1.58OPEN PRICE図面1
C-307-20 26物質対応19.135.3508亜鉛めっきスチール-2.03OPEN PRICE図面1
C-307-24 26物質対応19.135.3609.6亜鉛めっきスチール-2.48OPEN PRICE図面1
C-307-26 26物質対応19.135.3660.4亜鉛めっきスチール-2.7OPEN PRICE図面1
