スライドレール C-213 シリーズ
●二段引きのスライドレールです。
●C-203シリーズに機械的ストッパーであるフロントディスコネクトロックを取り付けたスライドレールです。
●所定トラベル距離まで引っぱり出すと自動的にロックがかかり、ロックを解除すると抜いたり、しまいこんだりすることができます。
●スライドレールを取り付けるねじ類は、スライドレールブラケット側に一緒にセットされています。
| 主要材質 | スチール |
|---|---|
| 色・ 外装処理 | 亜鉛めっき |
| 各種資料 | カタログ  |

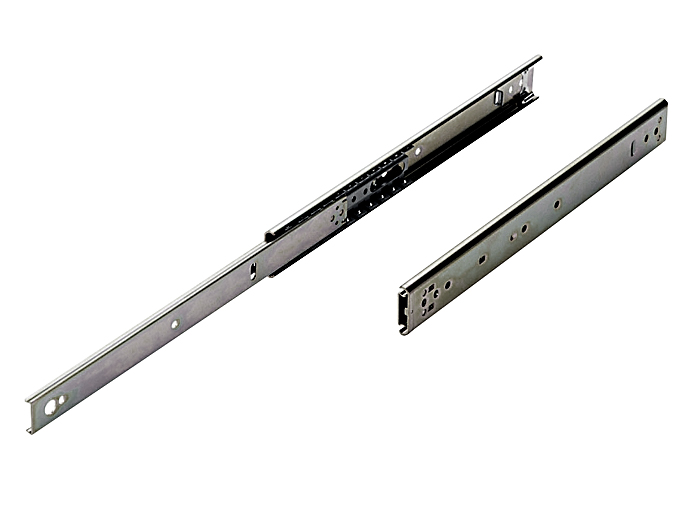

写真はシリーズの代表例になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 色 外装処理 | 主要 材質 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-213-12L | ◎ | 2 | 10物質対応 | 9.5 | 35.3 | 304.8 | 亜鉛めっき | スチール | - | 0.61 | 7,960 | 図面1   |
| C-213-14L | ◎ | 2 | 10物質対応 | 9.5 | 35.3 | 355.6 | 亜鉛めっき | スチール | - | 0.7 | 8,020 | 図面1 |
| C-213-16L | ◎ | 2 | 10物質対応 | 9.5 | 35.3 | 406.4 | 亜鉛めっき | スチール | - | 0.79 | 8,270 | 図面1 |
| C-213-18L | ◎ | 2 | 10物質対応 | 9.5 | 35.3 | 457.2 | 亜鉛めっき | スチール | - | 0.93 | 8,480 | 図面1 |
| C-213-20L | ◎ | 2 | 10物質対応 | 9.5 | 35.3 | 508 | 亜鉛めっき | スチール | - | 1.02 | 8,930 | 図面1 |
| C-213-22L | ◎ | 2 | 10物質対応 | 9.5 | 35.3 | 558.8 | 亜鉛めっき | スチール | - | 1.11 | 9,350 | 図面1 |
| C-213-24L | ◎ | 2 | 10物質対応 | 9.5 | 35.3 | 609.6 | 亜鉛めっき | スチール | - | 1.2 | 9,750 | 図面1 |
| C-213-26L | ◎ | 2 | 10物質対応 | 9.5 | 35.3 | 660.4 | 亜鉛めっき | スチール | - | 1.29 | 10,150 | 図面1 |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
