バーナットセット PNO シリーズ
M5の棒状ナットのセット品
●ラックのマウントフレーム等の特設溝（FDCシリーズ等）に挿入できるM5の棒状ナットです。
●機種により、複数本のバーナットを組み合わせたセット品になっています。
●ねじ穴のピッチはJIS規格またはEIA規格に準拠しています。
| 主要材質 | アルミ |
|---|---|
| 色・ 外装処理 | 化成皮膜処理 |
| 各種資料 | カタログ  |

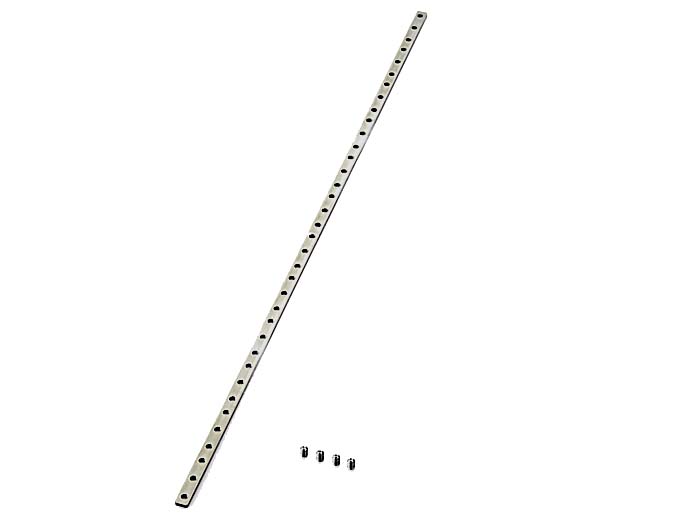

写真はシリーズの代表例になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 19インチ 規格 | 色 外装処理 | 主要 材質 | 適合製品シリーズ名 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PNO-0750AN5CS | ◎ | 1式 | 10物質対応 | 9 | 600 | 3 | JIS | 化成皮膜処理 | アルミ | FDC(H750) | - | 0.04 | 1,840 | - |
| PNO-1000AN5CS | ◎ | 1式 | 10物質対応 | 9 | 850 | 3 | JIS | 化成皮膜処理 | アルミ | FDC･FHC(H1000) | - | 0.05 | 2,620 | - |
| PNO-1250AN5CS | ◎ | 1式 | 10物質対応 | 9 | 1100 | 3 | JIS | 化成皮膜処理 | アルミ | FDC･FHC(H1250) | - | 0.07 | 3,400 | - |
| PNO-1500AN5CS | ◎ | 1式 | 10物質対応 | 9 | 1350 | 3 | JIS | 化成皮膜処理 | アルミ | FDC･FHC(H1500) | - | 0.08 | 4,180 | - |
| PNO-1750AN5CS | ◎ | 1式 | 10物質対応 | 9 | 1600 | 3 | JIS | 化成皮膜処理 | アルミ | FDC･FDLC･FHC(H1750) | - | 0.1 | 4,950 | - |
| PNO-2000AN5CS | ◎ | 1式 | 10物質対応 | 9 | 1850 | 3 | JIS | 化成皮膜処理 | アルミ | FDC･FDIC･FDLC･FHC(H2000) | - | 0.11 | 5,730 | - |
| PNO-0751AN5S | ◎ | 1式 | 10物質対応 | 9 | 599.4 | 3 | EIA | 化成皮膜処理 | アルミ | FDC(H750) | - | 0.04 | 2,270 | - |
| PNO-1001AN5S | ◎ | 1式 | 10物質対応 | 9 | 849.4 | 3 | EIA | 化成皮膜処理 | アルミ | FDC･FHC(H1000) | - | 0.06 | 3,130 | - |
| PNO-1251AN5S | ◎ | 1式 | 10物質対応 | 9 | 1100 | 3 | EIA | 化成皮膜処理 | アルミ | FDC･FHC(H1250) | - | 0.07 | 3,720 | - |
| PNO-1501AN5S | ◎ | 1式 | 10物質対応 | 9 | 1349.4 | 3 | EIA | 化成皮膜処理 | アルミ | FDC･FHC(H1500) | - | 0.09 | 5,230 | - |
| PNO-1601AN5S | ◎ | 1式 | 10物質対応 | 9 | 1449.45 | 3 | EIA | 化成皮膜処理 | アルミ | FDIC(H1600) | - | 0.1 | 5,580 | - |
| PNO-1751AN5S | ◎ | 1式 | 10物質対応 | 9 | 1600.2 | 3 | EIA | 化成皮膜処理 | アルミ | FDC･FDLC･FHC(H1750) | - | 0.11 | 6,270 | - |
| PNO-1801AN5S | ◎ | 1式 | 10物質対応 | 9 | 1649.45 | 3 | EIA | 化成皮膜処理 | アルミ | FDIC(H1800) | - | 0.11 | 6,450 | - |
| PNO-2001AN5S | ◎ | 1式 | 10物質対応 | 9 | 1849.4 | 3 | EIA | 化成皮膜処理 | アルミ | FDC･FDIC･FDLC･FHC(H2000) | - | 0.12 | 7,170 | - |
| PNO-2201AN5S | ◎ | 1式 | 10物質対応 | 9 | 2049.45 | 3 | EIA | 化成皮膜処理 | アルミ | FDIC(H2000) | - | 0.15 | 8,020 | - |
| PNO-19UAN5S | ◎ | 1式 | 10物質対応 | 9 | 844.55 | 3 | EIA | 化成皮膜処理 | アルミ | NFC(H1000) | - | 0.06 | 3,480 | - |
| PNO-25UAN5S | ◎ | 1式 | 10物質対応 | 9 | 1111.25 | 3 | EIA | 化成皮膜処理 | アルミ | NFC(H1250) | - | 0.07 | 4,590 | - |
| PNO-31UAN5S | ◎ | 1式 | 10物質対応 | 9 | 1377.95 | 3 | EIA | 化成皮膜処理 | アルミ | NFC(H1500) | - | 0.09 | 5,690 | - |
| PNO-33UAN5S | ◎ | 1式 | 10物質対応 | 9 | 1466.85 | 3 | EIA | 化成皮膜処理 | アルミ | NFC(H1600) | - | 0.1 | 6,050 | - |
| PNO-36UAN5S | ◎ | 1式 | 10物質対応 | 9 | 1600.2 | 3 | EIA | 化成皮膜処理 | アルミ | NFC(H1750) | - | 0.11 | 6,590 | - |
| PNO-37UAN5S | ◎ | 1式 | 10物質対応 | 9 | 1644.65 | 3 | EIA | 化成皮膜処理 | アルミ | NFC(H1800) | - | 0.11 | 6,780 | - |
| PNO-42UAN5S | ◎ | 1式 | 10物質対応 | 9 | 1866.9 | 3 | EIA | 化成皮膜処理 | アルミ | NFC･FGC(H2000) | - | 0.12 | 7,690 | - |
| PNO-46UAN5S | ◎ | 1式 | 10物質対応 | 9 | 2044.7 | 3 | EIA | 化成皮膜処理 | アルミ | NFC･FGC(H2200) | - | 0.14 | 8,430 | - |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
