標準パネル（JIS規格） RPJ シリーズ

●JIS規格の19インチパネルです。
●主に19インチラックの機器を実装しないパネルマウント部のブランクを埋めるパネルとして用います。
●アルミ（シルバー）またはアクリル（半透明のブラック（ブルースモーク）色）から選択できます。

主要材質型番にSのつくもの：アクリル板　その他：アルミ
色・
外装処理		B2アルマイト(アルミ板の場合)　ブルースモーク(アクリル板の場合)
規格JIS規格
各種資料カタログ PDFファイルをダウンロード

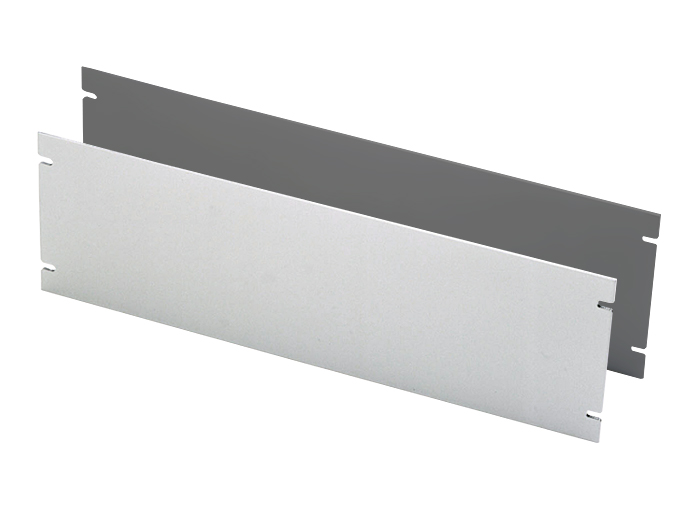

  • 写真はシリーズの代表例になります。

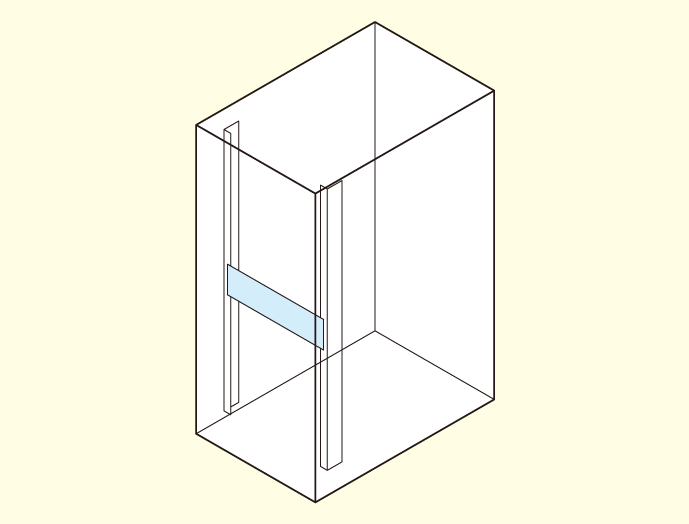

  • 取付例

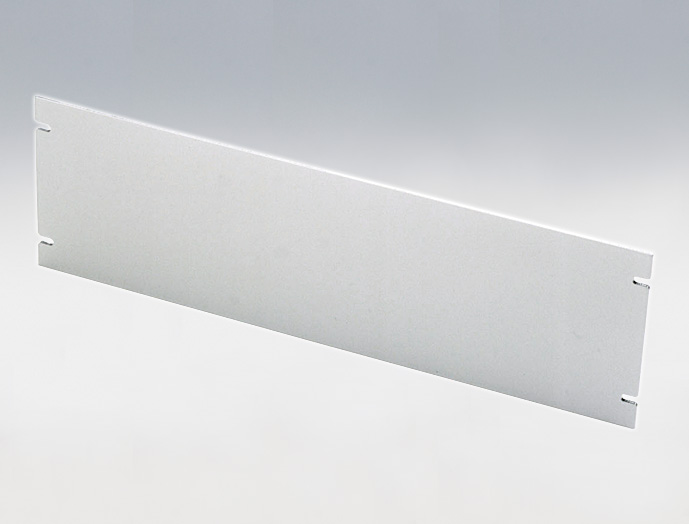

  • B2アルマイト

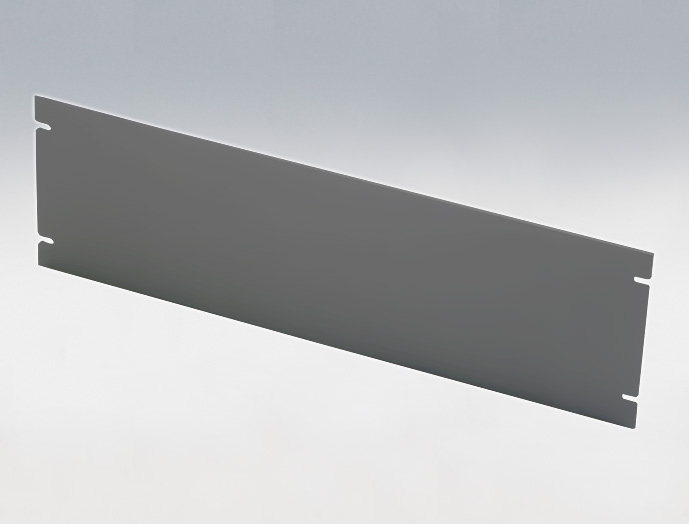

  • 半透明アクリル（ブルースモーク）
写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		19インチ
規格		色
外装処理		主要
材質		仕
様		質量
(kg)		標準価格
(税抜)		図面ファイル
RPJ-50N-3 ◎110物質対応480493JISB2アルマイトアルミ高さ1J0.21,270図面1
RPJ-100N-3 ◎110物質対応480993JISB2アルマイトアルミ高さ2J0.392,080図面1
RPJ-150N-3 ◎110物質対応4801493JISB2アルマイトアルミ高さ3J0.593,030図面1
RPJ-200N-3 ◎110物質対応4801993JISB2アルマイトアルミ高さ4J0.783,860図面1
RPJ-250N-3 ◎110物質対応4802493JISB2アルマイトアルミ高さ5J0.984,690図面1
RPJ-300N-3 ◎110物質対応4802993JISB2アルマイトアルミ高さ6J1.185,500図面1
RPJ-350N-3 ◎110物質対応4803493JISB2アルマイトアルミ高さ7J1.376,290図面1
RPJ-400N-3 ◎110物質対応4803993JISB2アルマイトアルミ高さ8J1.577,090図面1
RPJ-450N-3 ◎110物質対応4804493JISB2アルマイトアルミ高さ9J1.768,520図面1
RPJ-50-4 △110物質対応480494JISホーニングB2アルマイトアルミ高さ1J0.262,060-
RPJ-100-4 △110物質対応480994JISホーニングB2アルマイトアルミ高さ2J0.522,670-
RPJ-200-4 △110物質対応4801994JISホーニングB2アルマイトアルミ高さ4J1.044,040-
RPJ-250-4 △110物質対応4802494JISホーニングB2アルマイトアルミ高さ5J1.314,880-
RPJ-350-4 △110物質対応4803494JISホーニングB2アルマイトアルミ高さ7J1.838,240-
RPJ-400-4 △110物質対応4803994JISホーニングB2アルマイトアルミ高さ8J2.099,780-
RPJ-450-4 △110物質対応4804494JISホーニングB2アルマイトアルミ高さ9J2.3511,400-
RPJ-100-5S01 ◎110物質対応480995JISブルースモークアクリル高さ2J0.285,750図面1
RPJ-150-5S01 ◎110物質対応4801495JISブルースモークアクリル高さ3J0.436,550図面1
RPJ-450-3 △110物質対応4804493JISヘアラインB2アルマイトアルミ後継：RPJ-450N-31.767,160-
