ファンモーター（ファン） RAFM シリーズ
●ラック内に搭載した機器から発生する熱を外部へ排出し、内部を冷却する100Vまたは200V仕様のACファンモーターです。
●電子機器単体の空冷等にも使用できます。
●吸気、排気のどちらでも使用できます。
●RAFM-18F0-TP以外は、外形の寸法が120ｍｍ角です。（RAFM-18F0-TPは180ｍｍ角）
●RAFM-THA4506□□は停止センサー付で、接点出力がノーマルクローズ（異常時開）とノーマルオープン（異常時閉）の2種から選択できます。
●RAFM-UT12C20は、200V仕様です。
類似製品名：ファン、放熱ファン
| 定格 | 100V/200V 50/60Hz |
|---|---|
| 各種資料 | カタログ  RAFM-UT12取扱説明書 |

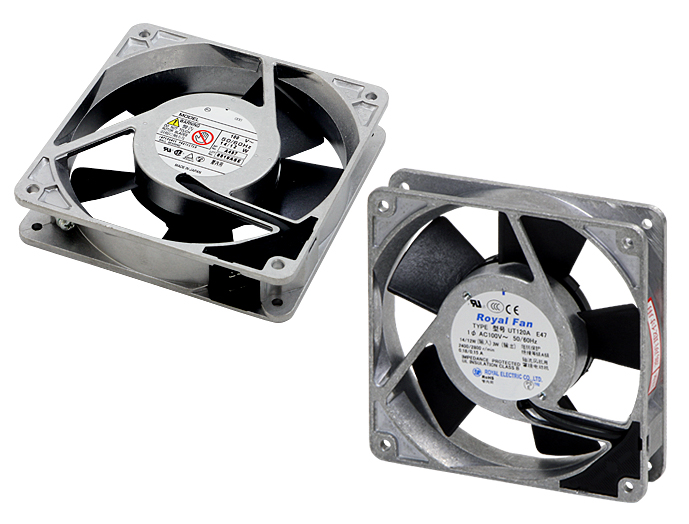

写真はシリーズの代表例になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 主要 材質 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RAFM-UT12E | ◎ | 1 | 10物質対応 | 120 | 120 | 25 | アルミ | - | 0.35 | 5,980 | 図面1   |
| RAFM-UT12A | ◎ | 1 | 10物質対応 | 120 | 120 | 25 | アルミ | - | 0.35 | 5,980 | 図面1 |
| RAFM-UT12C | ◎ | 1 | 10物質対応 | 120 | 120 | 38 | アルミ | - | 0.54 | 5,980 | 図面1 |
| RAFM-UT12C20 | ◎ | 1 | 10物質対応 | 120 | 120 | 38 | アルミ | AC200V | 0.54 | 7,200 | 図面1 |
| RAFM-P12BLL | △ | 1 | 10物質対応 | 120 | 120 | 25 | アルミ | - | 0.33 | 4,720 | 図面1 |
| RAFM-UP12BL | △ | 1 | 10物質対応 | 120 | 120 | 25 | アルミ | 後継：RAFM-UT12E | 0.33 | 4,720 | 図面1 |
| RAFM-UP12B | △ | 1 | 10物質対応 | 120 | 120 | 25 | アルミ | 後継：RAFM-UT12A | 0.33 | 4,720 | 図面1 |
| RAFM-UP12D | △ | 1 | 10物質対応 | 120 | 120 | 38 | アルミ | 後継：RAFM-UT12C | 0.55 | 4,720 | 図面1 |
| RAFM-UP12D20 | △ | 1 | 6物質対応 | 120 | 120 | 38 | アルミ | 後継：RAFM-UT12C20 | 0.55 | 6,840 | 図面1 |
| RAFM-S4506 | △ | 1 | 10物質対応 | 120 | 120 | 38 | アルミ | - | 0.6 | 5,660 | 図面1 |
| RAFM-THA4506IO | △ | 1 | 6物質対応 | 120 | 120 | 38 | アルミ | 停止センサー付 | 0.7 | 15,630 | 図面1 |
| RAFM-THA4506NO | △ | 1 | 6物質対応 | 120 | 120 | 38 | アルミ | 後継：RAFM-THA4506IO | 0.7 | 15,630 | 図面1 |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
