スリムケース OHAOHB シリーズ

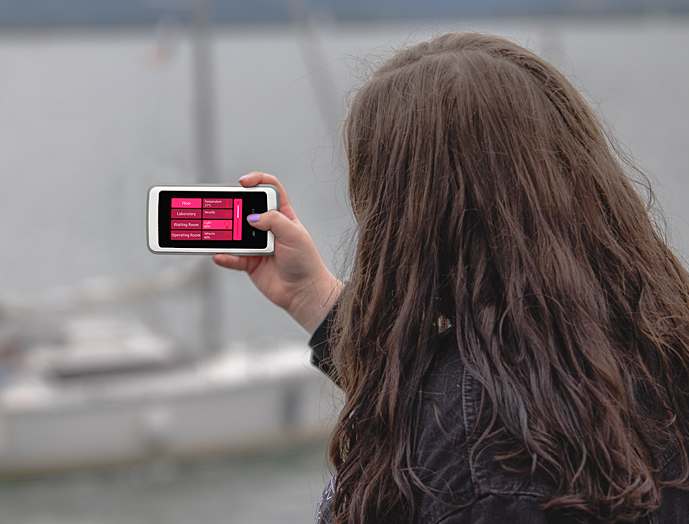

スリム化された設計と外観を備えた、携帯型プラスチックケース

●スリム化された設計と外観を備えた、携帯型プラスチックケースです。
●フレームレス設計により、最大4インチ(約10cm)の大型ディスプレイやタッチパネル、小型の電子部品を取り付けることができます。
●内部には、PCBやコネクタ等を設置する為の十分なスペースが用意されています。

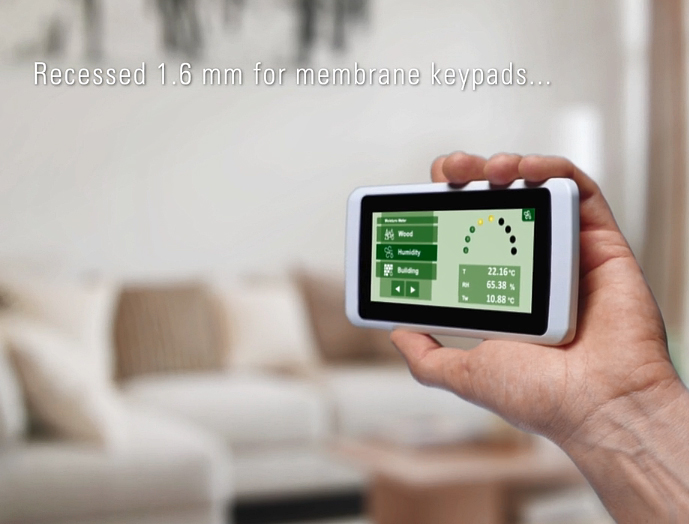

●上カバーは、凹部の無い平面タイプ、メンブレンスイッチ取付に適した凹部(1mm)タイプ、フロントスクリーン取付に適した凹部(1.6mm)タイプの3種類があります。
●TPE素材の中間リングは高さを拡張し、IP54の防水シーリング効果をもち、柔らかで衝撃吸収に役立ちます。
●別売のシーリングは、OHAシリーズに取り付けると、保護等級IP65の防塵・防滴性能を発揮します。

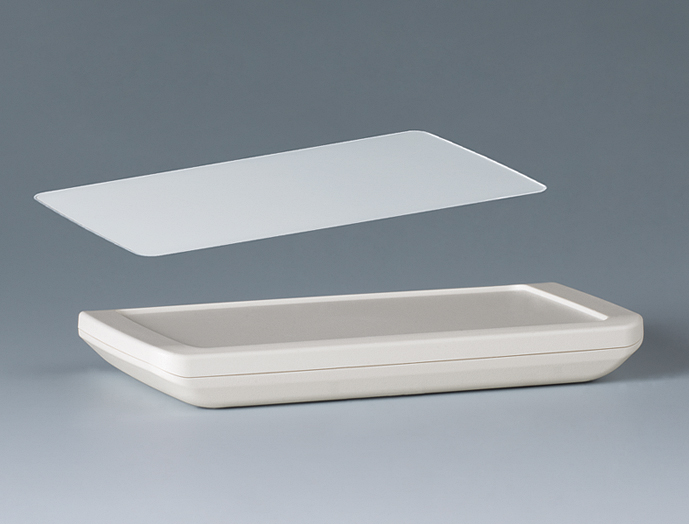

●別売のフロントスクリーンは、タッチパネルやディスプレイ用等に設計されています。
●UV耐性を備えたUL94V-0適合ASA+PC-FRの樹脂素材を使用しています。
●使用用途は、計測制御、無線通信、IoT / IIoT、医療および検査、ヘルスケア、オフィス、安全工学、環境技術などです。

主要材質ASA+PC-FR
色・
外装処理
オフホワイト
防塵防水IP54/65適合
3D PDF図面ファイルの図面2は、3DPDFとなります。
各種資料カタログ PDFファイルをダウンロード加工ご案内 PDFファイルをダウンロードサンプルご依頼方法 PDFファイルをダウンロード

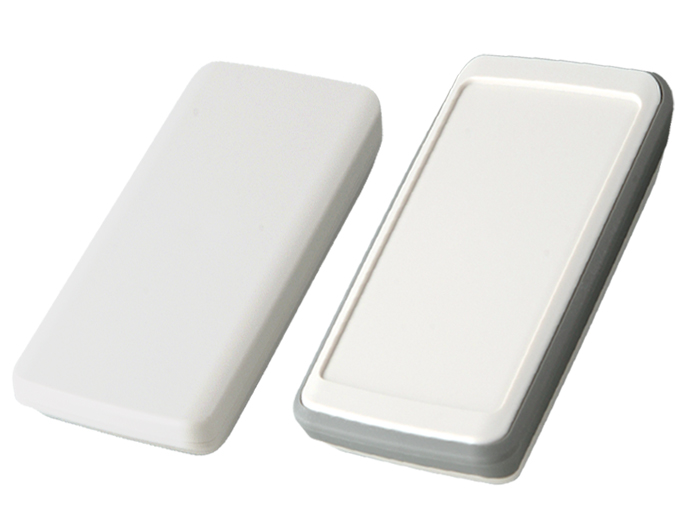

写真はシリーズの代表例になります。
専用アクセサリー

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
OHA-A15-WM 110物質対応7419148オフホワイトASA+PC-FRIP65※要オプション0.0692,950図面1    図面2
OHA-B15-WM 110物質対応7419148オフホワイトASA+PC-FRIP65※要オプション0.0682,950図面1    図面2
OHA-C15-WM 110物質対応7419148オフホワイトASA+PC-FRIP65※要オプション0.0632,950図面1    図面2
OHB-A15-WM 110物質対応7422148オフホワイト・グレイASA+PC-FRIP540.0844,000図面1    図面2
OHB-B15-WM 110物質対応7422148オフホワイト・グレイASA+PC-FRIP540.0834,000図面1    図面2
OHB-C15-WM 110物質対応7422148オフホワイト・グレイASA+PC-FRIP540.0784,000図面1    図面2
