スマートパネル OGA シリーズ

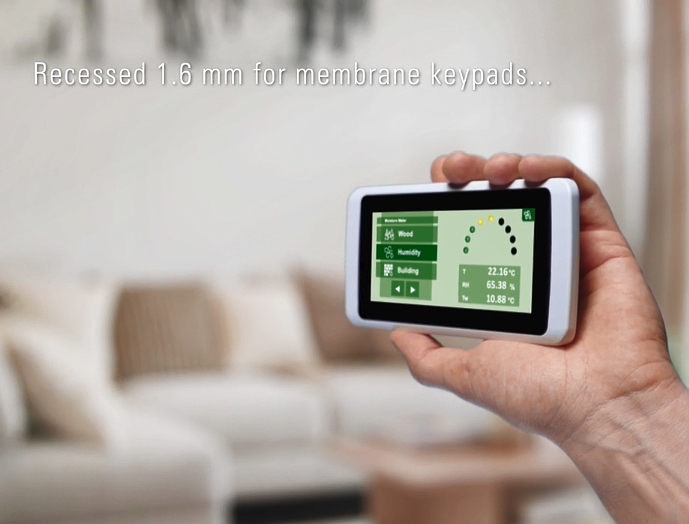

最新のコントロールユニット用のエレガントな壁掛対応プラスチックケース

●最新のコントロールユニット用のエレガントな壁掛対応プラスチックケースです。
●スマートホームの制御/監視等のコントロール集中化向けに設計され、スマートかつエレガントに設置できるデザインです。
●上カバーは組立ビスを用いない嵌め込み式で、別売のオープンキットを使用することで容易に着脱します。

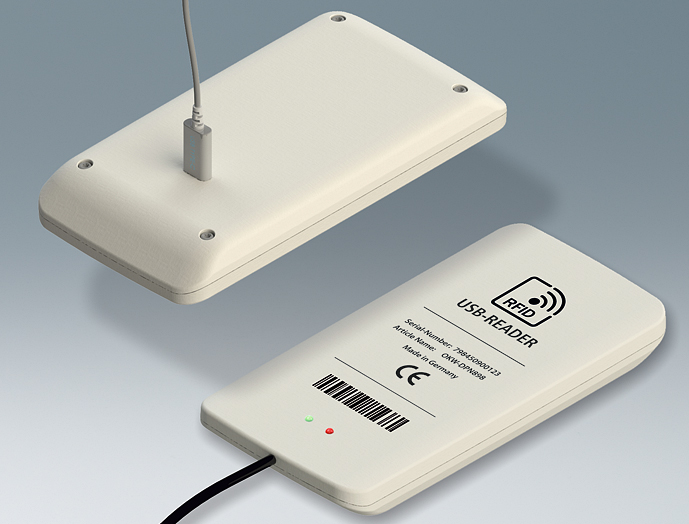

●下カバーには、USBやMini-USBコネクタ等の設置に適した凹んだスペースを用意しています。
●別売のボードプレートは、組立や設置作業の際に電子機器を保護します。

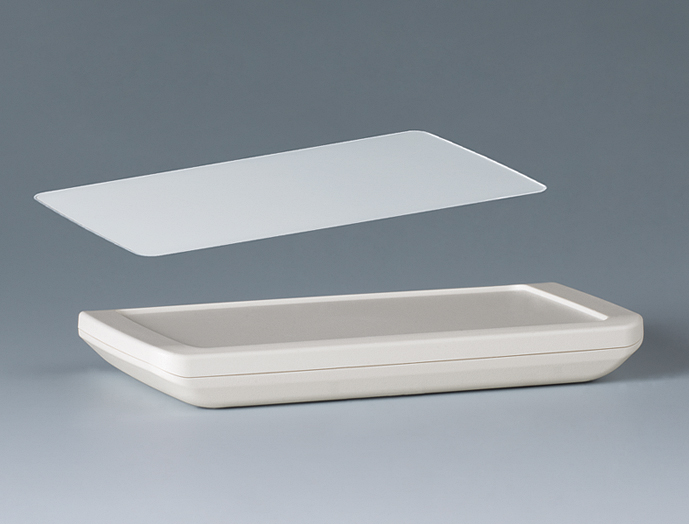

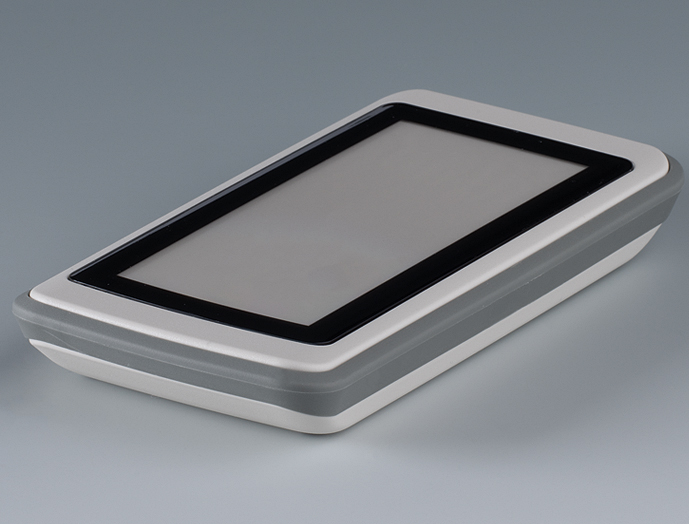

●別売のガラスパネルは、タッチパネルやディスプレイ用等に設計されています。
●別売の滑り止めフィートを取り付けると、卓上でも使用可能です。
●UV耐性を備えたUL94V-0適合ASA+PC-FRの樹脂素材を使用しています。
●使用用途は、スマートホーム、インテリジェントビル、IoT / IIoT、オフィス、無線通信、計測、制御、医療、検査、ヘルスケア、セキュリティ技術などです。

主要材質ASA+PC-FR
色・
外装処理
トラフィックホワイト
3D PDF図面ファイルの図面2は、3DPDFとなります。
各種資料カタログ PDFファイルをダウンロード加工ご案内 PDFファイルをダウンロードサンプルご依頼方法 PDFファイルをダウンロード

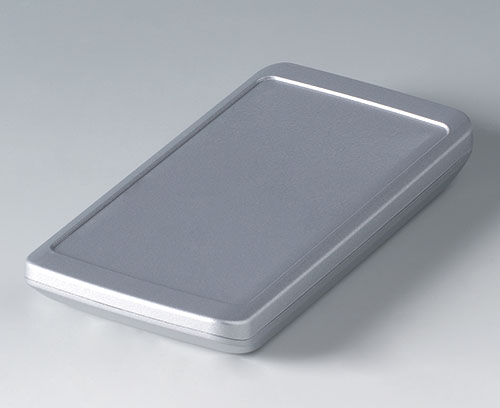

写真はシリーズの代表例になります。
専用アクセサリー

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
OGA-084-WT 110物質対応8421.384トラフィックホワイトASA+PC-FR-0.0563,450図面1    図面2
OGA-114-WT 110物質対応114.321.3114.3トラフィックホワイトASA+PC-FR-0.15,190図面1    図面2
OGA-155-WT 110物質対応8421.3155トラフィックホワイトASA+PC-FR-0.0984,060図面1    図面2
