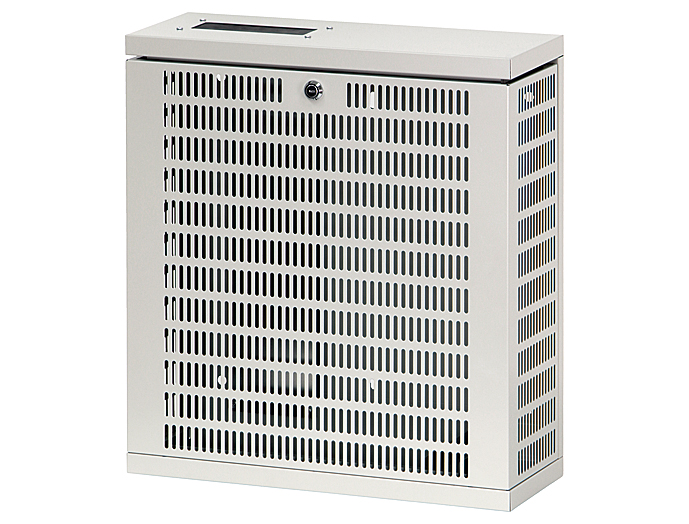

壁掛HUBボックス NHB シリーズ

学校内LAN等に適した壁掛ラックの低価格モデル

●通信機器/ハブ収納用、壁掛型19インチラックの低価格モデルです。
●学校内LANの構築など小規模な通信環境でのネットワーク機器の収納に適しています。
●仮固定用の穴を使用することで、一人でも壁面固定作業が可能です。
●カバーは一体構造。持上げて手前にひっぱるだけで取り外し可能です。
●カバーを取り外すだけで3面が開口します。
●ケーブル入出線用に上下面に配線用穴を設けています。開口部は埃を防ぐゴム板がついています。
●設置場所での加工が容易な機器取付板(アルミ製)がついています。
●壁面の角付近への壁掛が可能です。
●搭載機器の熱対策として多数の放熱穴付です。

主要材質スチール
色・
外装処理
ホワイトグレイ(マンセル7.5Y7.4/0.8)
規格EIA規格
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード







写真はシリーズの代表例になります。
壁掛型
共通アクセサリー

各部詳細

設置
●仮固定用の穴を使用することで、
●本体は1人での壁面固定が可能

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格
有効
高さ

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
NHB-2U5550 [A]1 10物質対応500550150EIA2Uホワイトグレイスチール-7.735,300図面1    図面2
NHB-3U5550 [A]1 10物質対応500550190EIA3Uホワイトグレイスチール-8.436,800図面1    図面2
