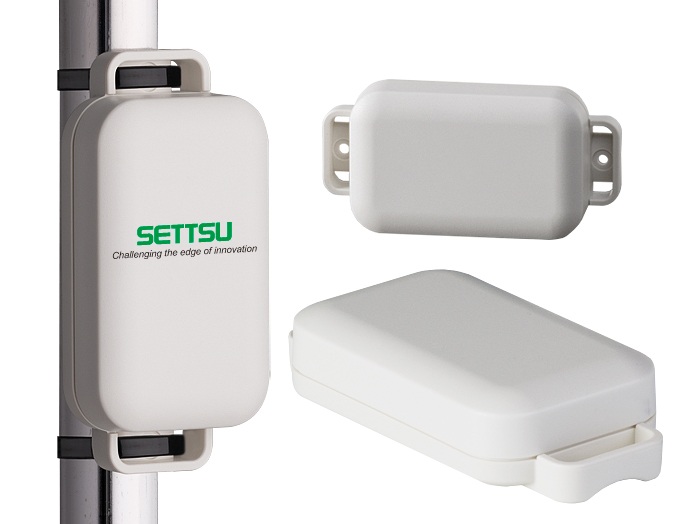

イージーテック OFA シリーズ

丸パイプ等へ取付可能なフランジ付のIIoTを見据えた設計の電子機器用プラスチックケース

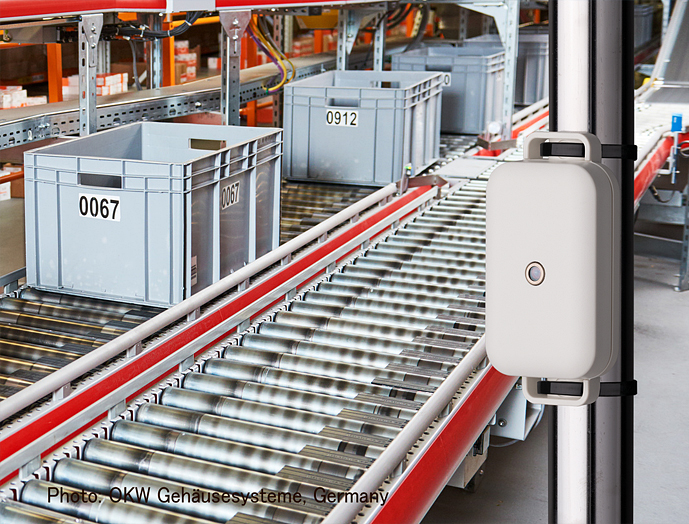

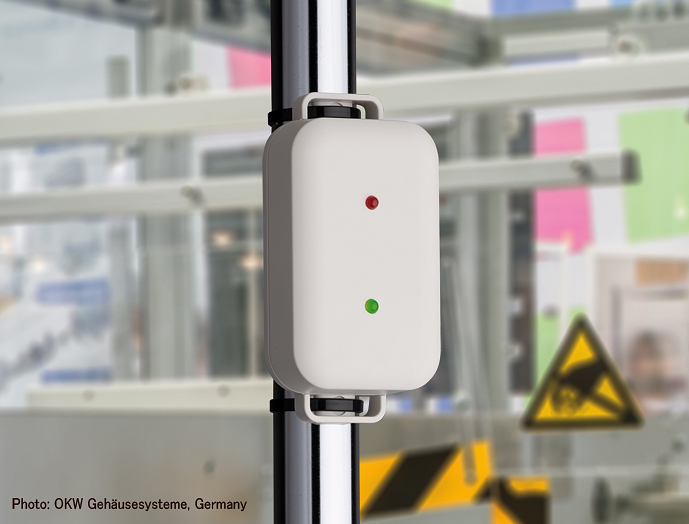

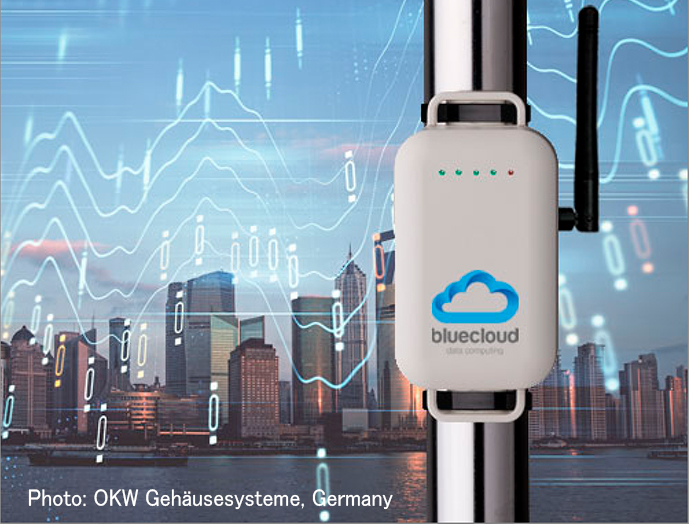

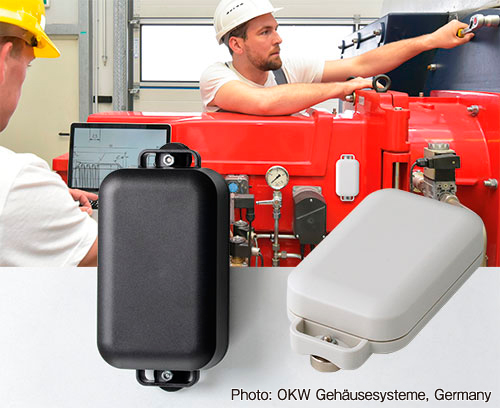

●丸パイプ等へ取付可能なフランジ付の電子機器用プラスチックケースです。

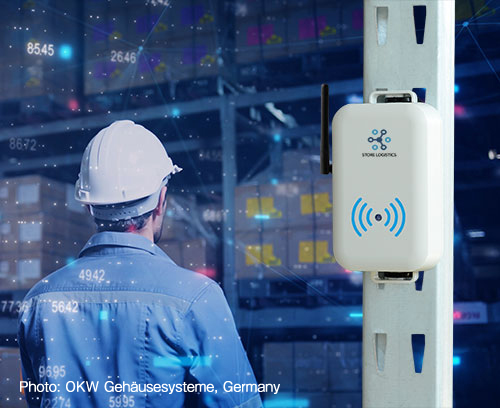

●IIoT(Industrial Internet of Things)やIoT分野にて、センサーを組込むために最適に設計されたケースです。

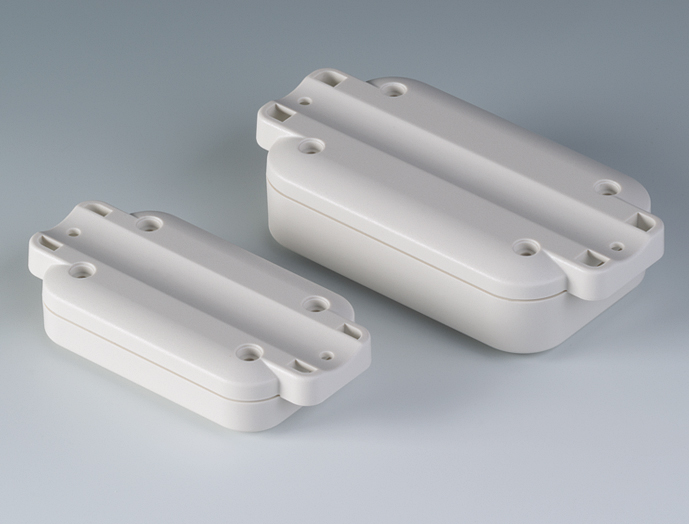

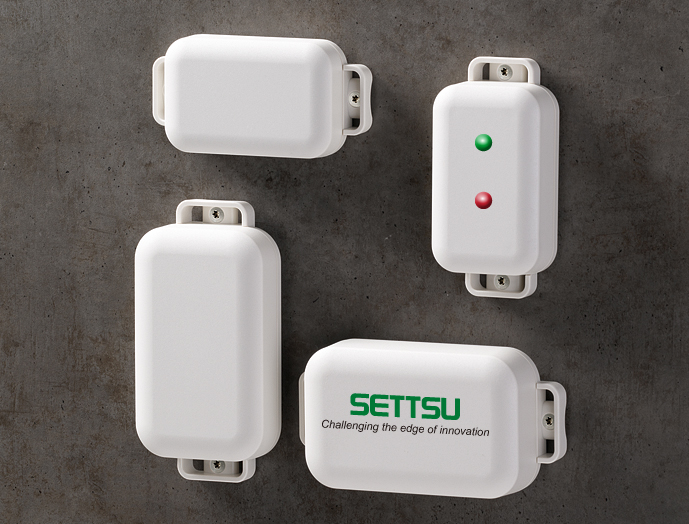

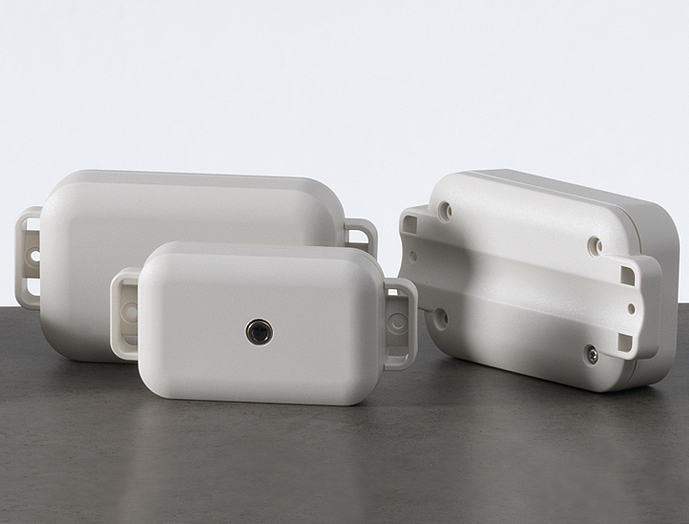

●操作用のスイッチやLEDが配置し易い平面状の上カバーに、丸パイプ等に添わせる丸いくぼみ状の背面と、壁面ねじ止め取付用フランジの付いた下カバーを組み合わせる構造です。
●UV耐性を備えたUL94V-0適合ASA+PC-FRの樹脂素材を使用しています。

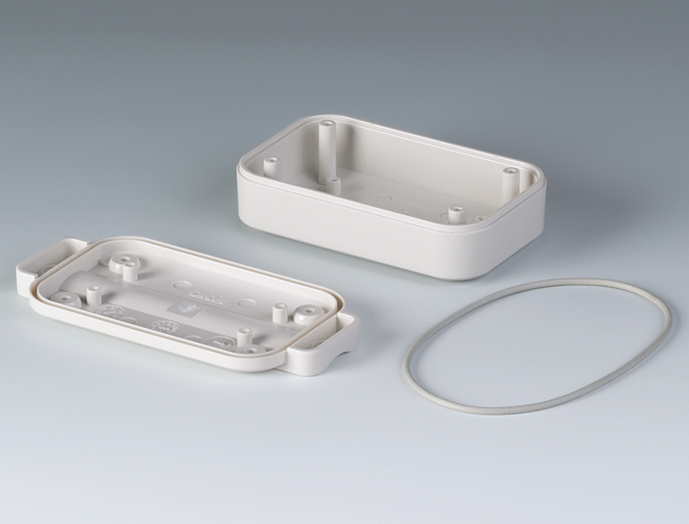

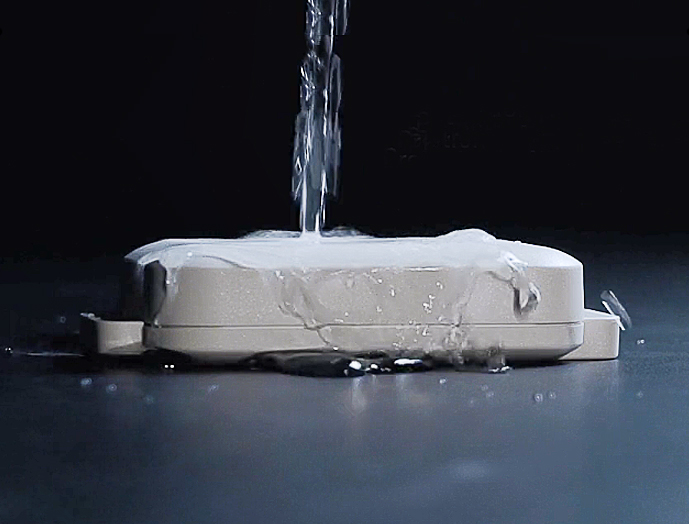

●別売のシーリングを取り付けることで、IP65に適合します。

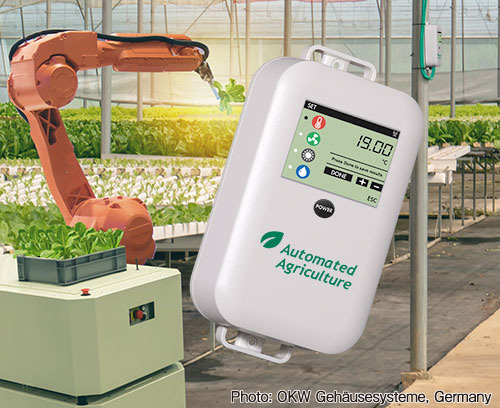

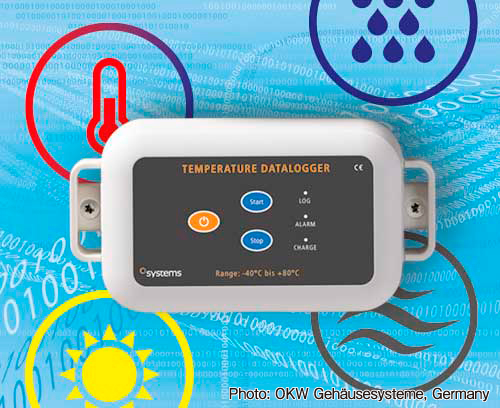

●使用用途は、IIoTをメインとして、計測・制御・医療・検査等の様々な分野に適しています。

主要材質ASA+PC-FR
色・
外装処理
オフホワイト
3D PDF図面ファイルの図面2は、3DPDFとなります。
各種資料カタログ PDFファイルをダウンロード加工ご案内 PDFファイルをダウンロードサンプルご依頼方法 PDFファイルをダウンロード

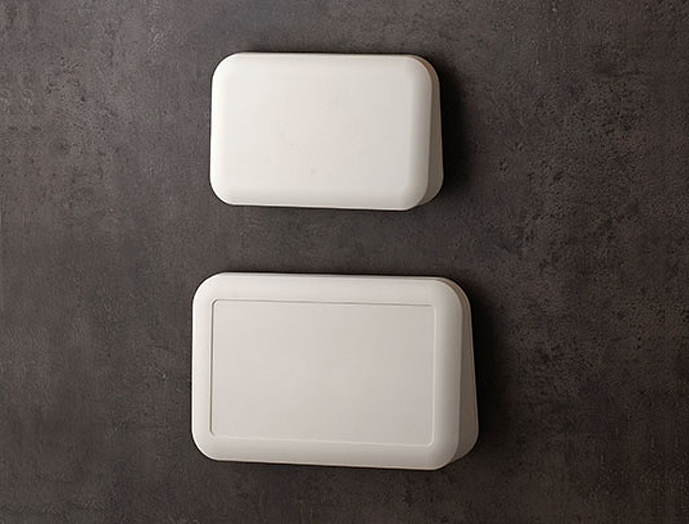

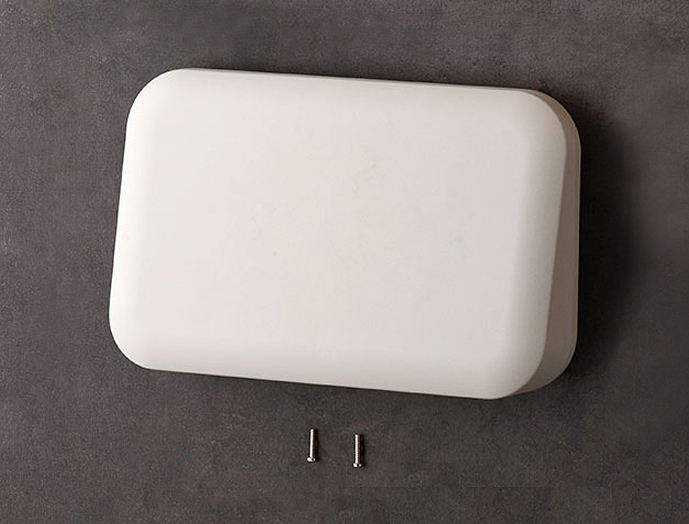

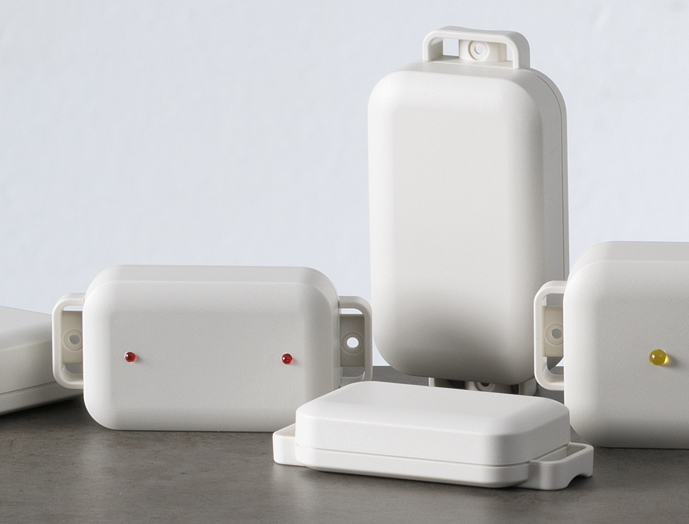

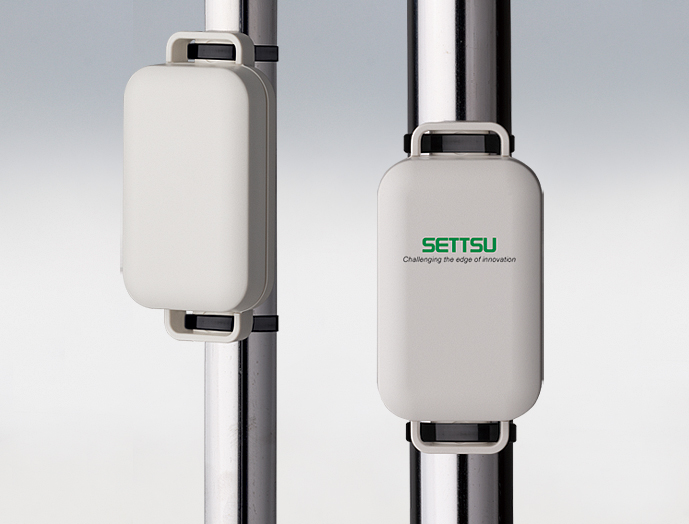

写真はシリーズの代表例になります。

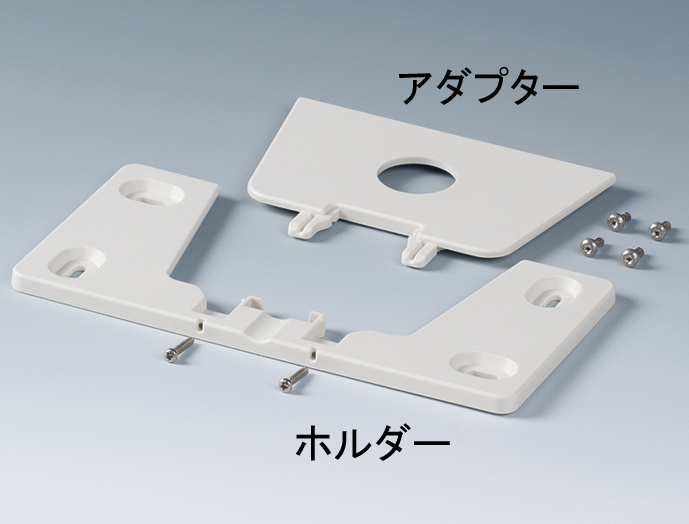

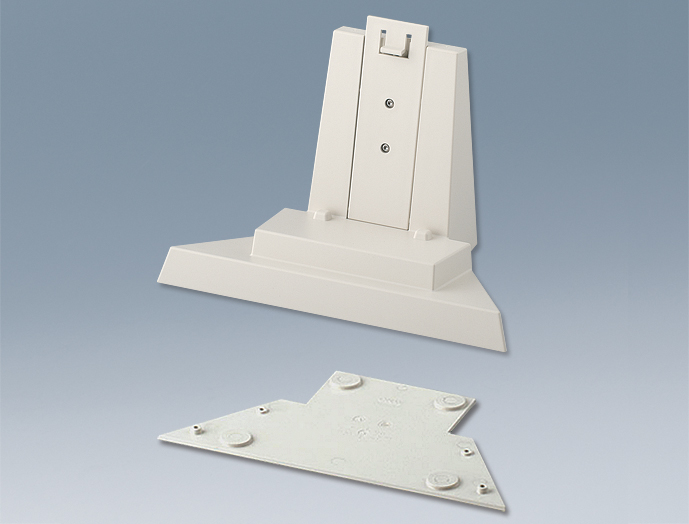

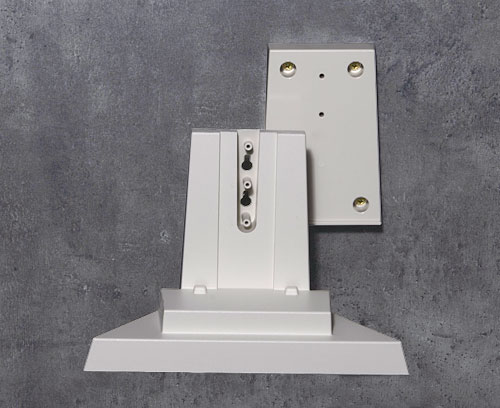

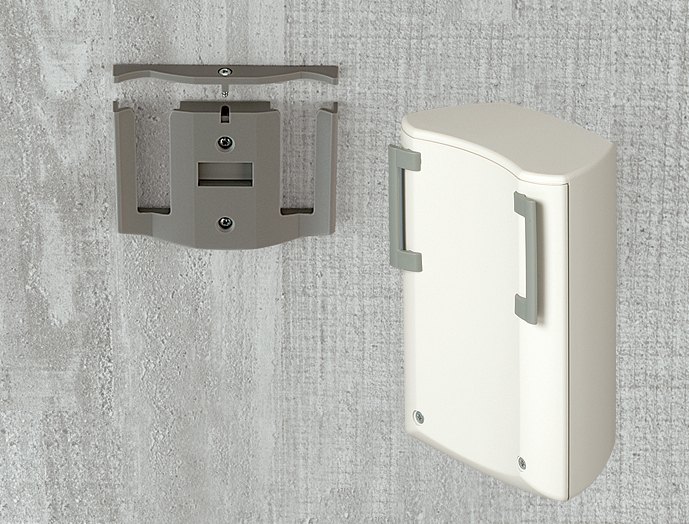

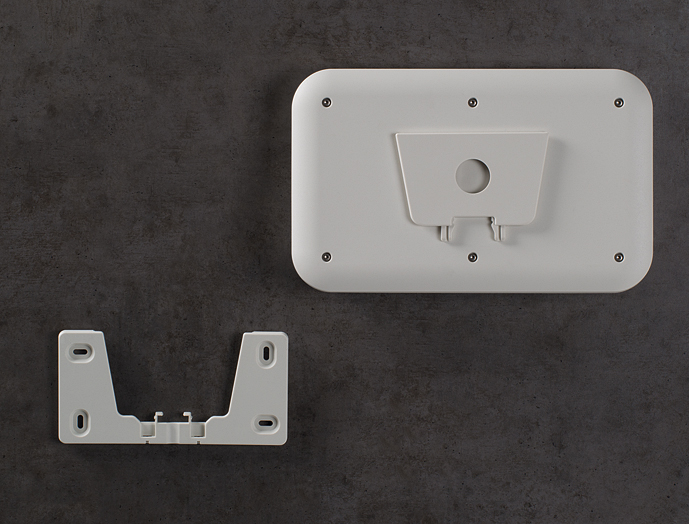

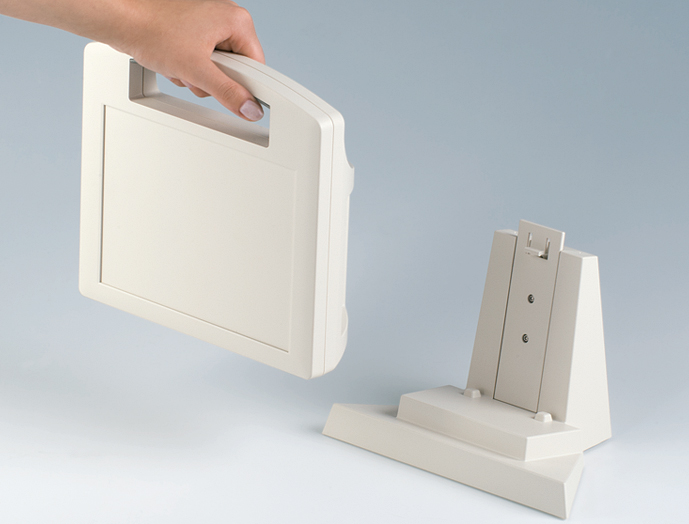

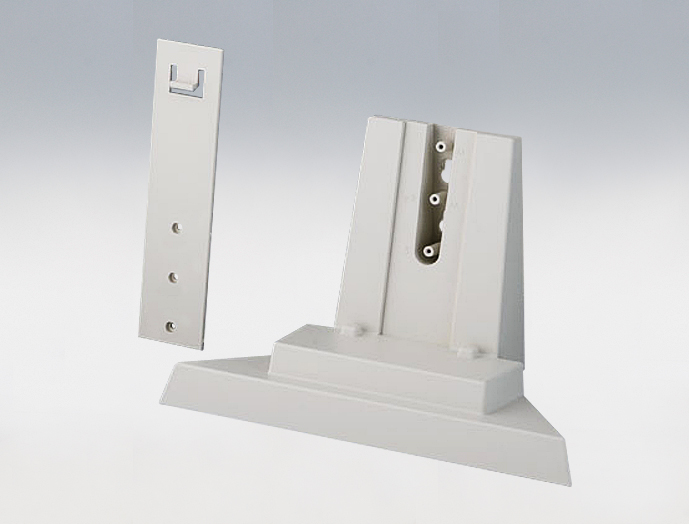

専用アクセサリー

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
OFA-1022F-WM [A]1 10物質対応5022101オフホワイトASA+PC-FR-0.042,670図面1    図面2
OFA-1026F-WM [A]1 10物質対応5026101オフホワイトASA+PC-FR-0.052,710図面1    図面2
OFA-1226F-WM [A]1 10物質対応6226121オフホワイトASA+PC-FR-0.063,310図面1    図面2
OFA-1231F-WM [A]1 10物質対応6231121オフホワイトASA+PC-FR-0.073,370図面1    図面2
