コンセントバーサーキットプロテクタ付電流計付取付金具付(100V 30A) DZ シリーズ

100V 30A 電流計付 サーキットプロテクタ付 取付金具付

●ラックに収納された多くの機器にAC電源を供給することができます。
●AC100V仕様で、電流容量は30A(15Aが2系統))です。
●各系統それぞれにサーキットプロテクタ(20A)が装備されています。
※定格電流20Aのサーキットプロテクタを搭載していますが、系統毎の定格電流15Aを超えない範囲でご使用ください。
●サーキットプロテクタは、ブレーカーに比べて約50%の薄さで、本体にフラットに収まっています。
●現在の電流値が、電流モニター(LED表示)に赤色表示されます。
●電流モニターの表示は、各系統毎の合計値および2系統の合算値を切り替えることができます。またピーク電流値(電源が投入されてからのピーク値)の表示、ピークリセットも可能です。
●コンセントは抜け止め式のため、プラグ抜けを未然に防止します。
●接地型、接地無しの一般プラグが使えます。
●ラックへは固定金具を利用したねじ止めになります。
●固定金具は範囲内で調整できるため、多くの当社ラックに取り付けできます。また、反対側への付け替えが可能です。
●外側のケースは強固なアルミ合金及び衝撃に強い熱可塑性樹脂を使用し、プラグ差込口及びねじ端子部には熱に強い熱硬化性樹脂を使用した安全な構造です。

定格AC125V 30A(15Aが2系統)
仕様電流計付サーキットプロテクタ付
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

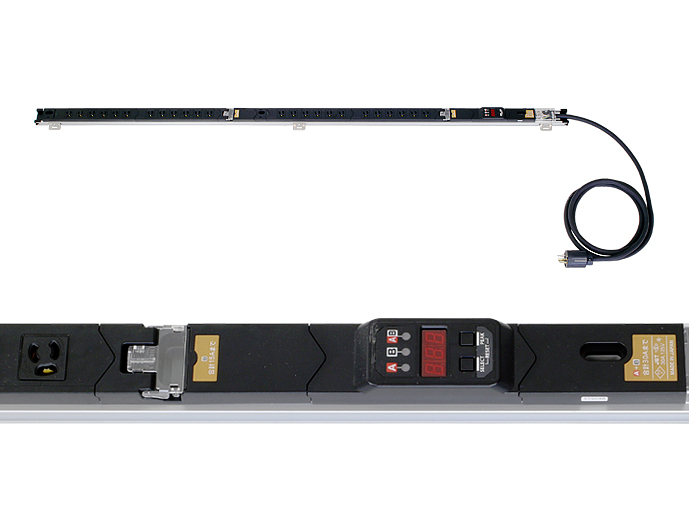

写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

質量
(kg)
標準価格
(税抜)
図面ファイル
DZ-1003024CCPA 16物質対応37.5180073.5100V 30A(2系統) 24口 電流計付サーキットプロテクタ取付金具付3.565,000図面1
