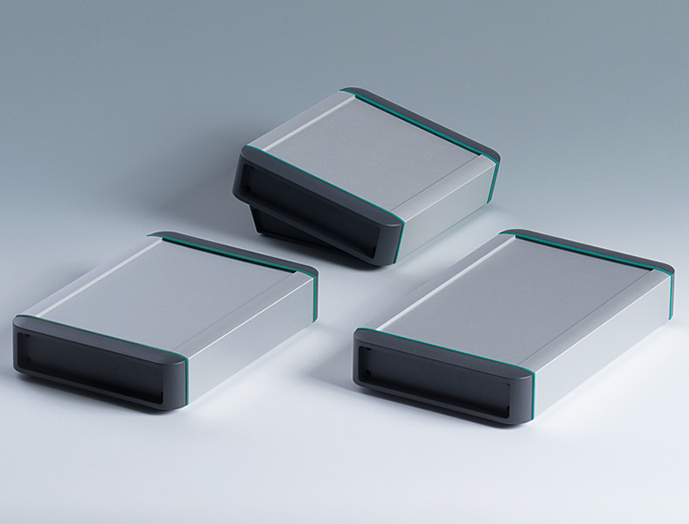

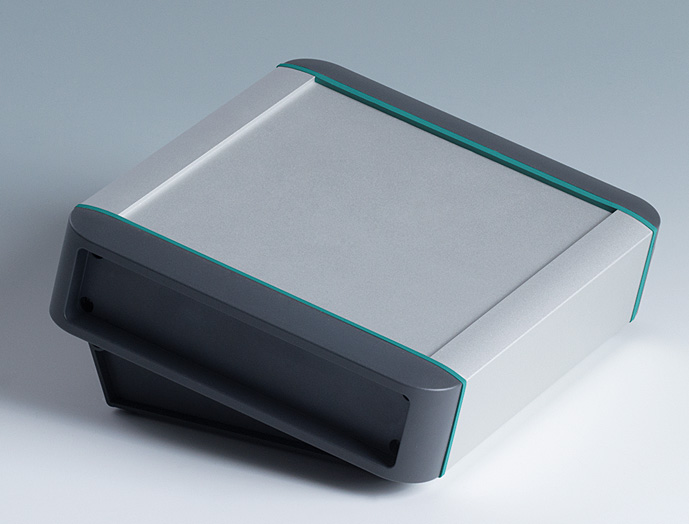

スマートターミナル AGA シリーズ

洗練されたデザインと機能性を持つ堅牢なアルミケース

●洗練されたデザインと機能性を融合した、美麗で堅牢な電子機器用アルミニウム製ケースです。
●高品質で美麗なマットアルマイト仕上げです。

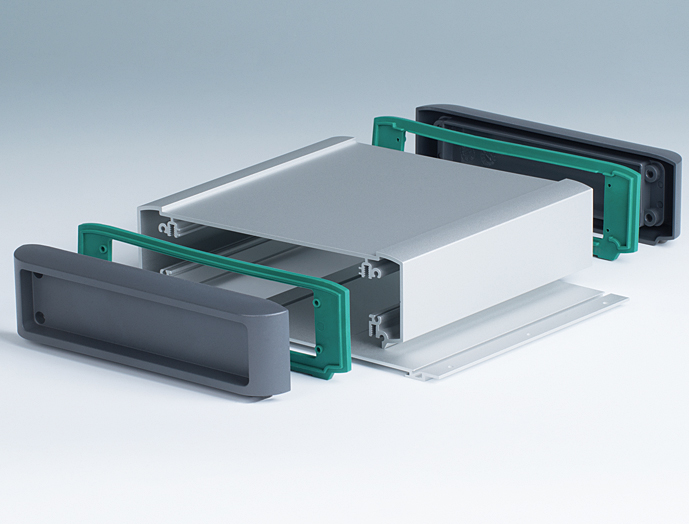

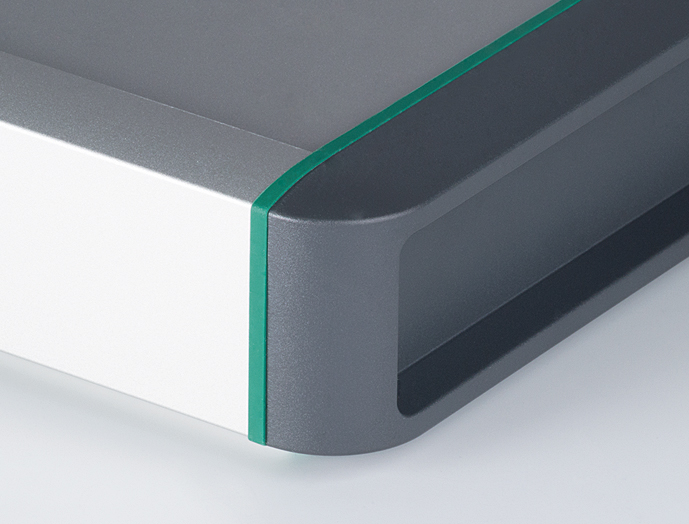

●シーリングを組み込んでいるので、IP54の防塵防滴構造となっています。
●ケース各部の平面部分はインターフェースの設置が容易です。

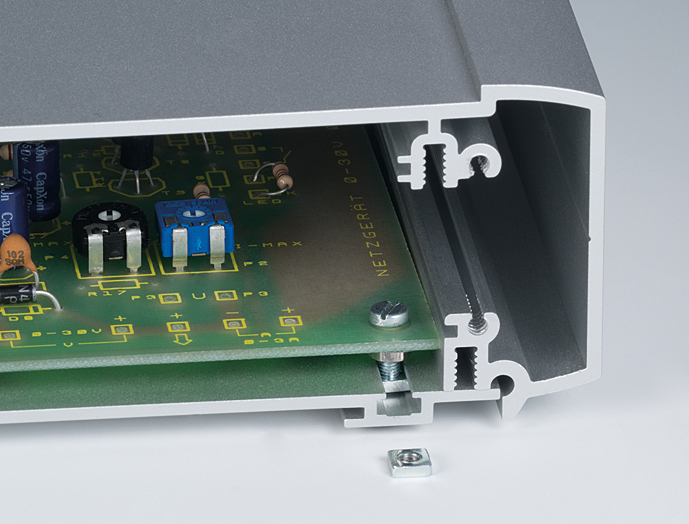

●内部はPCB取付用の水平ガイドとネジ溝を設け、タッチスクリーン/ディスプレイモジュール/PCBなどの大容量電子アセンブリに十分な収納スペースを用意しています。
●PCB取付用のM3四角ナット(4個)が付属しています。
●高い難燃性とUV保護効果を持つASA+PC-FRのサイドカバーは、ケーブルとコネクタを保護するための窪みを設けています。

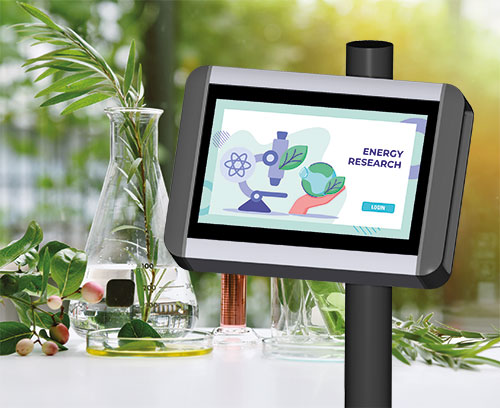

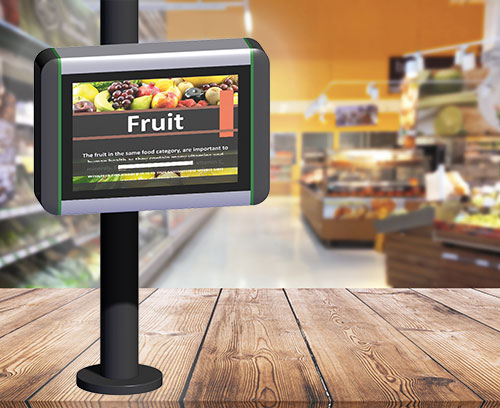

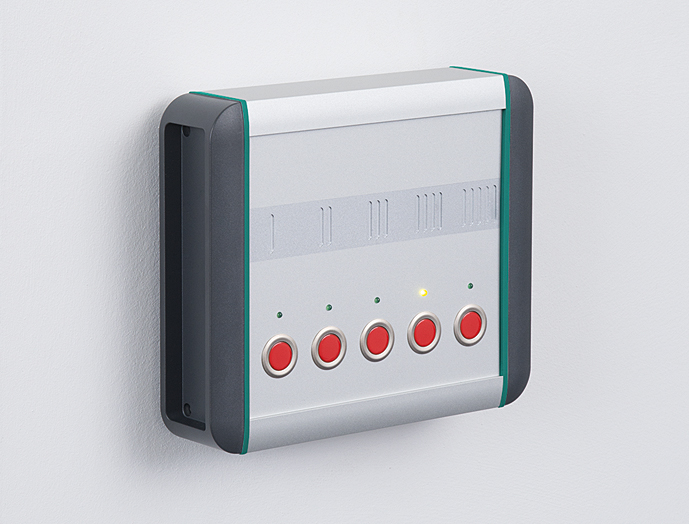

●汎用性のあるデザインは、卓上/壁掛/携帯等さまざまな用途に適応します。

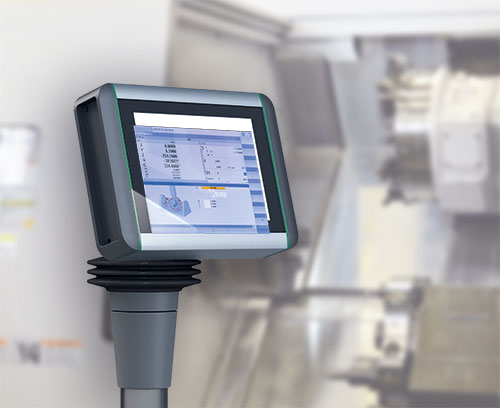

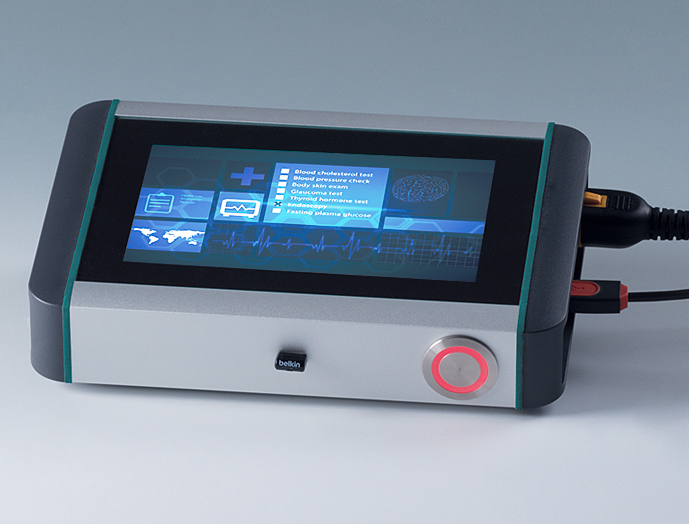

●使用用途は、パソコンの周辺機器およびインターフェース機器、計測・操作機器、監視・記録機器、バイオメトリクス、医療機器用ケースなどです。

主要材質本体:アルミ カバー:ASA+PC+FR
色・
外装処理
本体:アルマイト(艶なし) カバー:ダークグレイ
3D PDF図面ファイルの図面2は、3DPDFとなります。
各種資料カタログ PDFファイルをダウンロード加工ご案内 PDFファイルをダウンロード




















写真はシリーズの代表例になります。

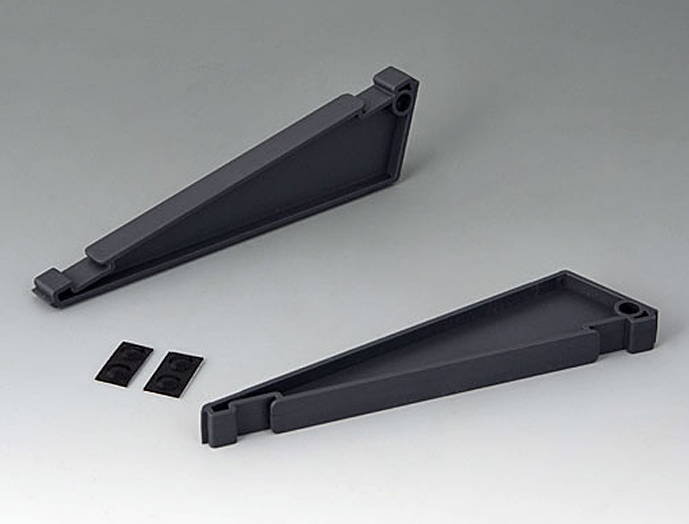

専用アクセサリー

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
AGA-160-GN [A]1 10物質対応17050202本体:アルマイト カバー:ダークグレイ本体:アルミ カバー:ASA+PC+FR-0.6213,970図面1    図面2
AGA-200-GN [A]1 10物質対応17050242本体:アルマイト カバー:ダークグレイ本体:アルミ カバー:ASA+PC+FR-0.74215,550図面1    図面2
AGA-240-GN [A]1 10物質対応17050282本体:アルマイト カバー:ダークグレイ本体:アルミ カバー:ASA+PC+FR-0.86716,990図面1    図面2
