絶縁ベースセット SSO2 シリーズ

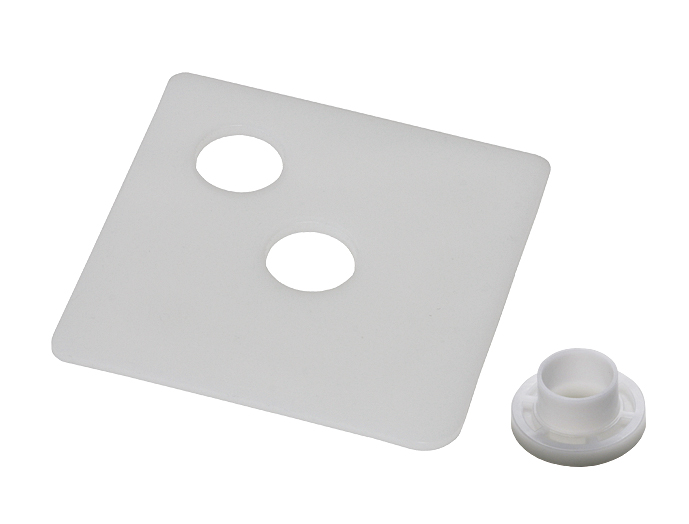

●ラックや架台を床から絶縁する目的で使用する樹脂製のプレートと絶縁スペーサーのセット品です。
●ラック下面四隅またはチャンネルベース下面に使用します。
●ラック1台分のセット品です。
●型番「SSO2-1003ZBS2」は、M12またはM16のボルトに対して使用できます。
●型番「SSO2-1003ZBS」は、M10またはM12のボルトに対して使用できます。
●型番「SSO2-1003ZBS」に含まれる絶縁スペーサーは、別売の絶縁スペーサー「NPO-1619ZSP」と同じ製品です。
●型番「NPO-1605ZBS」に含まれる絶縁スペーサーは、別売の絶縁スペーサー「NPO-1214ZSP」と同じ製品です。

絶縁板主要材質ポリエチレン
色・
外装処理
白色
各種資料カタログ PDFファイルをダウンロード




写真はシリーズの代表例になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
SSO2-1003ZBS2 [A]1セット10物質対応1003100白色ポリエチレンNBSP RSR SNR2 SSR2 SSRG SSRH SSRWM12・M16用0.55,700-
SSO2-1003ZBS [A]1セット10物質対応1003100白色ポリエチレンNBSD2 NBSP RSR SNR2 SSR2 SSRG SSRH SSRW後継:SSO2-1003ZBS20.55,700図面1
