スタイルケース OCS/OCM/OCLシリーズ

美しい光沢をはなち、エレガントな曲線が滑らかに手に収まる、洗練された電子機器用プラスチックケース


  • 写真はシリーズの
    代表例になります。

  • 美しい光沢と滑らかな曲線をもつ洗練されたケース

  • S/M/Lの3サイズと、白黒の2色より選択可能

  • ぴったりと手に収まるフィット感

  • 高光沢の鏡面仕上げ

  • エレガントな曲線

  • 別売の電池金具セットを取り付けると乾電池が使用可能

  • 人間工学に基づいた設計

  • 白色の機種はUV耐性を備えたASA樹脂素材

  • 黒色の機種は赤外線透過性のあるPMMA材

  • PCB取付使用例

  • 別売の電池金具セットを取り付けると乾電池が使用可能

  • メンブレンスイッチ使用例

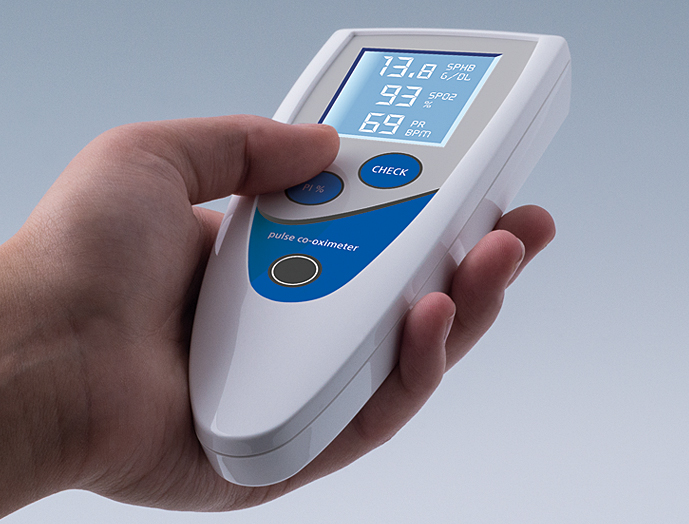

  • 使用例
※ クリックで拡大表示
■特徴
●美しい光沢をはなち、エレガントな曲線が滑らかに手に収まる、洗練された電子機器用プラスチックケースです。
●高光沢の鏡面仕上げが、高い品質と現代的でスタイリッシュなデザインを際立たせます。
●人間工学に基づいた設計は、ぴったりと手に収まるフィット感と優れた操作性を提供します。
●OC□-□□□-WT(トラフィックホワイト色)の機種は、UV耐性を備えたUL94HB適合ASAの樹脂素材を使用しています。
●OC□-□□□-BT(ブラック色)の機種は、赤外線透過性のあるUL94HB適合PMMA材を使用しています。
●別売の電池金具セット(OCO-UM□-2)を使用する事により、乾電池が使用できます。
●使用用途は、ハンドヘルド型コントロールユニット、リモコンケース等。医療機関や一般家庭、産業など多種多様な環境で使用できます。
主要材質 ASA/PMMA
色・外装処理 トラフィックホワイト/ブラック
各種資料PDFファイルをダウンロード カタログ
専用アクセサリー
■映像

型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)色/外装処理主要材質仕様質量(kg)標準価格
(税抜)
図面ファイル
OCL-166-BT [A]1 対応6431.2166.5ブラックPMMA-0.0943,400PDF1 DXF1
OCL-166-WT [A]1 対応6431.2166.5トラフィックホワイトASA-0.0943,400PDF1 DXF1
OCM-147-BT [A]1 対応5627.2146.8ブラックPMMA-0.0742,750PDF1 DXF1
OCM-147-WT [A]1 対応5627.2146.8トラフィックホワイトASA-0.0742,750PDF1 DXF1
OCS-123-BT [A]1 対応47.924.2123.4ブラックPMMA-0.0562,400PDF1 DXF1
OCS-123-WT [A]1 対応47.924.2123.4トラフィックホワイトASA-0.0562,400PDF1 DXF1
※背景が赤くなっている製品は、現在廃番になっております。
※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
